Алюминий марки Д19: высокопрочный авиационный дюралюминий
Алюминиевый сплав Д19 относится к семейству высокопрочных деформируемых дюралюминов системы Al-Cu-Mg-Mn с дополнительным легированием. Материал разработан специально для авиационной промышленности и отличается превосходными прочностными характеристиками при сохранении достаточной пластичности, а также повышенной коррозионной стойкостью по сравнению с традиционными дюралюминами.
Расшифровка маркировки Д19
В маркировке алюминиевого сплава Д19:
- Д - обозначает дюралюминий (деформируемый сплав на основе алюминия)
- 19 - порядковый номер сплава в серии дюралюминиевых сплавов
Данная маркировка указывает на принадлежность к семейству высокопрочных алюминиевых сплавов, предназначенных для изготовления ответственных конструкций, работающих в условиях значительных механических нагрузок. Сплав Д19 отличается от других дюралюминов (например, Д16) сбалансированным соотношением легирующих компонентов, что обеспечивает его улучшенные эксплуатационные характеристики.

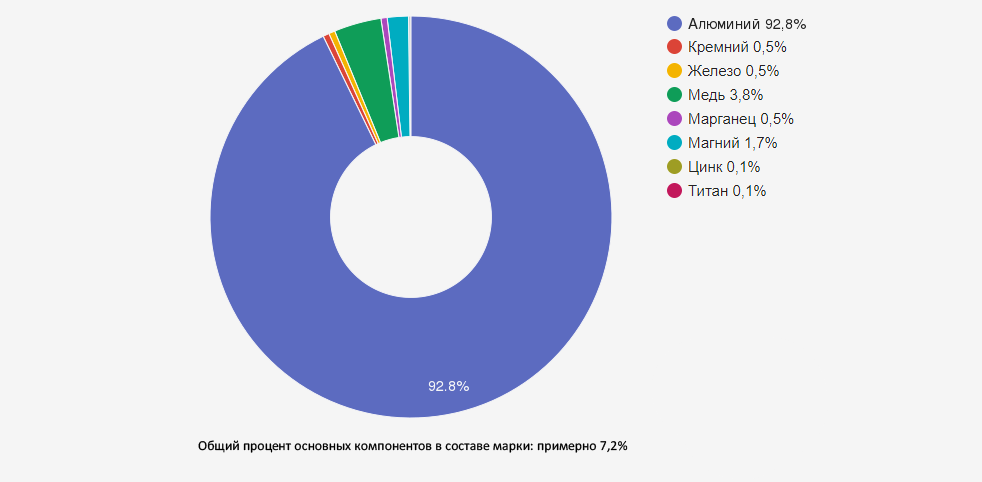

Химический состав сплава Д19
Согласно ГОСТ 4784-2019, алюминиевый сплав Д19 имеет следующий химический состав:
| Элемент | Содержание, % | Влияние на свойства |
|---|---|---|
| Алюминий (Al) | Основа (93,4-95,8%) | Обеспечивает низкую плотность и базовые свойства сплава |
| Медь (Cu) | 1,7-2,3 | Основной упрочняющий элемент, формирует интерметаллидные соединения при термообработке |
| Магний (Mg) | 1,7-2,3 | Повышает прочность, образует упрочняющие фазы с медью, улучшает коррозионную стойкость |
| Марганец (Mn) | 0,5-1,0 | Повышает коррозионную стойкость, модифицирует структуру, препятствует рекристаллизации |
| Железо (Fe) | ≤0,5 | Регламентируемая примесь, влияет на прочность и пластичность |
| Кремний (Si) | ≤0,5 | Регламентируемая примесь, влияет на литейные свойства |
| Цинк (Zn) | ≤0,1 | Способствует повышению прочности и коррозионной стойкости |
| Титан (Ti) | ≤0,1 | Модификатор структуры, измельчает зерно |
| Бериллий (Be) | 0,0002-0,005 | Повышает коррозионную стойкость, снижает окисляемость при плавке |
Особенностью сплава Д19 является сбалансированное соотношение меди и магния (примерно 1:1), что способствует формированию оптимальной структуры после термической обработки. Наличие бериллия, даже в малых количествах, значительно повышает коррозионную стойкость сплава и снижает склонность к межкристаллитной коррозии. Марганец в сочетании с магнием обеспечивает дополнительное упрочнение и стабилизацию структуры материала.
Механические и физические свойства алюминия Д19
Механические свойства при 20°C
| Характеристика | Значение (состояние Т1) |
|---|---|
| Предел прочности (σв), МПа | 440-450 (листы) 350-450 (панели, профили) |
| Предел текучести (σт), МПа | 320-340 |
| Относительное удлинение (δ), % | 10-12 |
| Твердость по Бринеллю, HB | 120-130 |
| Ударная вязкость (KCU), кДж/м² | 150-200 |
| Модуль упругости (E), ГПа | 71-73 |
Физические свойства
| Характеристика | Значение |
|---|---|
| Плотность, г/см³ | 2,76-2,78 (≈ 2760 кг/м³) |
| Температура плавления, °C | 530-640 |
| Коэффициент линейного расширения, α×10⁻⁶ (1/°C) | 22,5-23,5 |
| Теплопроводность, Вт/(м·°C) | 125-140 |
| Удельное электрическое сопротивление, Ом·мм²/м | 0,045-0,050 |
Сплав Д19 выделяется среди других дюралюминов повышенной прочностью и улучшенной коррозионной стойкостью. Благодаря сбалансированному химическому составу и оптимизированным режимам термообработки, он обеспечивает стабильные механические характеристики в широком диапазоне эксплуатационных температур (от -60°C до +150°C). При этом сплав сохраняет достаточную пластичность для обработки давлением, что делает его универсальным конструкционным материалом для авиационной и космической техники.
Термическая обработка и состояния поставки
Для достижения оптимальных механических свойств сплав Д19 подвергается различным видам термической обработки:
| Обозначение состояния | Характеристика обработки | Применение |
|---|---|---|
| Д19-М (мягкий) | Отожженное состояние, максимальная пластичность | Для изделий, требующих значительной пластической деформации |
| Д19-Т (закаленный и естественно состаренный) | Закалка с последующим естественным старением | Наиболее распространенное состояние для большинства конструкций |
| Д19-Т1 (закаленный и искусственно состаренный) | Закалка с последующим искусственным старением | Для элементов конструкций с повышенными требованиями к прочности |
| Д19-Т3 | Закалка, холодная деформация, естественное старение | Для деталей с повышенными требованиями к усталостной прочности |
| Д19-ПТ (плакированный, закаленный) | Плакирование чистым алюминием, закалка, естественное старение | Для деталей, требующих повышенной коррозионной стойкости |
Основные режимы термической обработки:
- Закалка - нагрев до 500-510°C (для листов) или 495-505°C (для прессованных изделий), выдержка 15-30 минут (в зависимости от толщины), охлаждение в воде при температуре 20-40°C.
- Естественное старение - выдержка закаленного сплава при комнатной температуре в течение 5-7 суток для формирования состояния Т.
- Искусственное старение - нагрев закаленного сплава до 190-195°C, выдержка 10-12 часов, охлаждение на воздухе для формирования состояния Т1 с максимальной прочностью.
- Отжиг - нагрев до 340-380°C, выдержка 2-3 часа, медленное охлаждение для получения состояния М с максимальной пластичностью.
Правильно выбранный режим термической обработки позволяет достичь оптимального баланса между прочностью, пластичностью и коррозионной стойкостью сплава Д19, адаптируя его свойства под конкретные эксплуатационные требования. Особого внимания заслуживает состояние Т1 (закалка + искусственное старение), обеспечивающее максимальную прочность материала, что делает его незаменимым для наиболее нагруженных элементов авиационных конструкций.
Коррозионная стойкость и методы защиты
Сплав Д19 отличается повышенной коррозионной стойкостью по сравнению с другими дюралюминами благодаря оптимизированному химическому составу и наличию микродобавок бериллия. Тем не менее, для обеспечения долговечности изделий в агрессивных средах применяются дополнительные методы защиты:
- Плакирование - нанесение на поверхность тонкого слоя технически чистого алюминия (обычно составляющего 2-5% от общей толщины). Плакированный материал обозначается как Д19П и обладает значительно повышенной коррозионной стойкостью.
- Анодирование - электрохимическая обработка с формированием защитной оксидной пленки толщиной 10-30 мкм. Может сочетаться с последующим окрашиванием для декоративных или маркировочных целей.
- Хроматирование - химическая обработка с образованием конверсионного хроматного слоя, повышающего коррозионную стойкость и адгезию лакокрасочных покрытий.
- Лакокрасочные покрытия - нанесение специальных авиационных лаков и эмалей, обеспечивающих комплексную защиту от атмосферных воздействий и агрессивных сред.
Особенностью сплава Д19 является пониженная склонность к межкристаллитной коррозии, что особенно важно для деталей, работающих в условиях повышенной влажности или контакта с агрессивными средами. Этот эффект достигается благодаря сбалансированному соотношению легирующих компонентов и наличию микродобавок бериллия, которые модифицируют структуру границ зерен.
Для ответственных авиационных конструкций часто применяется комплексная защита, включающая плакирование с последующим анодированием и нанесением лакокрасочных покрытий. Такой подход обеспечивает многоуровневую барьерную защиту и значительно продлевает срок службы изделий даже в условиях агрессивных сред.
Технологические свойства и особенности обработки
Обработка давлением:
- Прокатка - сплав Д19 хорошо поддается горячей прокатке при температуре 380-450°C. Холодная прокатка возможна в отожженном состоянии (М) с ограниченными степенями деформации.
- Прессование - оптимальная температура прессования составляет 380-420°C. Сплав позволяет получать профили сложного сечения с высокой точностью размеров.
- Ковка и штамповка - выполняются при температуре 380-430°C. Для сложных операций штамповки рекомендуется использование материала в отожженном состоянии.
- Гибка - минимальный радиус гибки составляет 1-2 толщины материала для состояния М и 2-3 толщины для состояния Т и Т1.
Обработка резанием:
- Обрабатываемость резанием оценивается в 70-75% от обрабатываемости свинцовой латуни (принятой за 100%).
- Рекомендуемая скорость резания при точении в состоянии Т - 150-300 м/мин.
- Для улучшения качества обработанной поверхности рекомендуется применение смазочно-охлаждающих жидкостей на основе минеральных масел.
Сварка:
Сплав Д19 относится к трудносвариваемым материалам из-за склонности к образованию горячих трещин в сварном шве. Тем не менее, при соблюдении специальной технологии возможно применение следующих методов сварки:
- Аргонодуговая сварка (TIG) с применением специальных присадочных материалов.
- Контактная точечная и шовная сварка для соединения тонколистовых материалов.
- Сварка трением для соединения прутков и профилей.
Для повышения качества сварных соединений рекомендуется предварительный подогрев деталей до 150-200°C и последующая термообработка для снятия внутренних напряжений. В большинстве случаев для соединения деталей из сплава Д19 предпочтительнее использовать механические методы: заклепочные, болтовые или клееклепаные соединения.
Формы поставки и сортамент
Компания "ОборонСпецСплав" предлагает широкий ассортимент полуфабрикатов из сплава Д19 в соответствии с действующими стандартами:
| Форма поставки | Размерный ряд | Стандарт | Состояние поставки |
|---|---|---|---|
| Листы | Толщина: 0,5-10,0 мм Ширина: до 2000 мм Длина: до 7000 мм |
ГОСТ 21631-76 | М, Т, Т1, П (плакированные) |
| Плиты | Толщина: 10-150 мм Ширина: до 2000 мм Длина: до 8000 мм |
ГОСТ 17232-99 | Т, Т1 |
| Прутки (круги) | Диаметр: 8-300 мм Длина: до 6000 мм |
ГОСТ 21488-97 | М, Т, Т1 |
| Профили прессованные | Различные конфигурации согласно чертежам | ГОСТ 8617-81 | Т, Т1 |
| Трубы | Диаметр: 10-150 мм Толщина стенки: 1-12 мм |
ГОСТ 18482-79 | М, Т, Т1 |
| Поковки и штамповки | По чертежам заказчика | ГОСТ 21488-97 | Т, Т1 |
Особую популярность в авиационной промышленности имеют плакированные листы и панели Д19П, которые сочетают высокую прочность с отличной коррозионной стойкостью. Для силовых элементов конструкций широко применяются прессованные профили сложного сечения, обеспечивающие оптимальное распределение нагрузок.
Все поставляемые полуфабрикаты сопровождаются сертификатами качества, подтверждающими соответствие химического состава и механических свойств требованиям стандартов. По запросу клиента возможно изготовление нестандартных размеров и форм в соответствии с техническими требованиями заказчика.
Области применения алюминиевого сплава Д19
Благодаря своим уникальным свойствам, алюминиевый сплав Д19 нашел широкое применение в различных отраслях промышленности:
- Авиационная промышленность - основная область применения сплава Д19. Используется для изготовления силовых элементов конструкции самолетов (лонжеронов, шпангоутов, стрингеров), обшивки, элементов крепления, деталей шасси. Особенно эффективно применение в конструкциях, работающих при повышенных температурах.
- Ракетно-космическая техника - силовые элементы ракет-носителей, корпусные детали спутников и космических аппаратов, элементы конструкций, работающих в условиях значительных механических и термических нагрузок.
- Автомобилестроение - элементы подвески спортивных и гоночных автомобилей, детали тормозных систем, компоненты двигателей, работающие при повышенных температурах.
- Транспортное машиностроение - силовые элементы конструкций железнодорожных вагонов и локомотивов, детали тормозных систем, элементы подвески.
- Судостроение - силовые элементы конструкции скоростных судов, детали силовых установок, элементы оборудования, работающего в условиях морской среды.
- Нефтегазовая промышленность - трубопроводы для транспортировки агрессивных сред, элементы насосного оборудования, детали запорной арматуры.
- Приборостроение - корпуса и элементы конструкции точных приборов, работающих в условиях значительных термических и механических нагрузок.
Особенно эффективно применение сплава Д19 в конструкциях, работающих в условиях повышенных температур (до 150-175°C) и требующих сочетания высокой прочности с хорошей коррозионной стойкостью. Благодаря пониженной склонности к межкристаллитной коррозии, этот материал может применяться в условиях повышенной влажности и агрессивных сред без значительного снижения эксплуатационных характеристик.
Преимущества и недостатки сплава Д19
Преимущества:
- Высокая удельная прочность (отношение прочности к плотности)
- Повышенная коррозионная стойкость по сравнению с другими дюралюминами
- Пониженная склонность к межкристаллитной коррозии
- Хорошая сохраняемость механических свойств при повышенных температурах (до 150-175°C)
- Удовлетворительная обрабатываемость резанием и давлением
- Возможность значительного упрочнения термической обработкой
- Стабильность структуры и свойств при длительной эксплуатации
- Немагнитность и хорошая электропроводность
Недостатки:
- Сложность сварки традиционными методами
- Необходимость строгого соблюдения технологических режимов термообработки
- Более высокая стоимость по сравнению с базовыми алюминиевыми сплавами
- Необходимость дополнительной защиты (плакирование, анодирование) для работы в агрессивных средах
- Снижение прочностных характеристик при температурах выше 175-200°C
- Ограниченная пластичность в закаленном и состаренном состоянии
Несмотря на имеющиеся недостатки, сплав Д19 остается одним из наиболее востребованных материалов для изготовления ответственных конструкций в авиационной и космической технике. Правильный учет особенностей материала на этапе проектирования и соблюдение технологических рекомендаций при производстве позволяют максимально использовать его положительные качества и минимизировать влияние недостатков.
Зарубежные и отечественные аналоги
При проектировании изделий и выборе материалов полезно знать зарубежные и отечественные аналоги сплава Д19:
| Страна/Стандарт | Марка аналога | Примечание |
|---|---|---|
| США (ASTM, AA) | 2219, 2419 | Близкие по составу и свойствам, применяются в авиации |
| Германия (DIN) | AlCuMgMn, EN AW-2024 | Европейский аналог с близкими характеристиками |
| Франция (NF) | A-U2G, 2618A | Применяется в авиационной промышленности |
| Великобритания (BS) | L99, 2L99 | Используется в конструкциях, работающих при повышенных температурах |
| Япония (JIS) | A2218, A2618 | Аналоги для авиакосмических применений |
| Россия (ГОСТ) | АК8, 1201 | Частичные аналоги с близкими механическими свойствами |
При замене сплава Д19 на аналоги необходимо учитывать не только химический состав, но и фактические механические свойства, особенности термообработки и коррозионную стойкость. Наиболее близким международным аналогом является сплав 2618 (США), который широко применяется в авиационной промышленности для изготовления деталей, работающих при повышенных температурах.
Часто задаваемые вопросы (FAQ)
Чем отличается сплав Д19 от более распространенного Д16?
Основные отличия Д19 от Д16 заключаются в более высоком содержании магния и пониженном содержании меди, а также в наличии микродобавок бериллия. Это обеспечивает Д19 лучшую коррозионную стойкость, пониженную склонность к межкристаллитной коррозии и более высокую теплостойкость. Сплав Д19 сохраняет механические свойства при более высоких температурах (до 175°C) по сравнению с Д16 (до 150°C).
Какова максимальная температура эксплуатации изделий из Д19?
Изделия из сплава Д19 сохраняют стабильные механические свойства при температурах до 175°C при длительной эксплуатации. При кратковременном воздействии допустима температура до 200-220°C. При более высоких температурах происходит интенсивное разупрочнение материала из-за коагуляции упрочняющих фаз и изменения структуры.
Можно ли использовать сплав Д19 в контакте с пищевыми продуктами?
Сплав Д19 не рекомендуется для прямого контакта с пищевыми продуктами из-за высокого содержания меди, магния и наличия микродобавок бериллия. Для пищевой промышленности следует выбирать специальные алюминиевые сплавы, разрешенные для контакта с пищевыми продуктами, например, серии 1xxx (технический алюминий) или 3xxx (алюминий-марганец).
Как влияет плакирование на свойства сплава Д19?
Плакирование (нанесение тонкого слоя чистого алюминия) значительно повышает коррозионную стойкость сплава Д19 без существенного снижения механических свойств. Плакирующий слой составляет 2-5% от общей толщины и защищает основной материал от непосредственного контакта с агрессивной средой. При этом прочностные характеристики плакированного материала (Д19П) лишь на 3-5% ниже, чем у неплакированного.
Каков срок службы изделий из сплава Д19 в различных условиях эксплуатации?
При правильной защите от коррозии срок службы изделий из сплава Д19 может составлять 25-30 лет в нормальных атмосферных условиях, 15-20 лет при эксплуатации в условиях повышенной влажности и 10-15 лет в морском климате. Для плакированного материала (Д19П) эти показатели увеличиваются на 20-30%. Применение комплексной защиты (плакирование + анодирование + лакокрасочные покрытия) может увеличить срок службы до 35-40 лет даже в агрессивных условиях.
Заключение
Алюминиевый сплав Д19 – высокопрочный дюралюминий с улучшенной коррозионной стойкостью и повышенной теплостойкостью. Благодаря уникальному сочетанию механических свойств, он остается незаменимым материалом для авиационной и космической техники, особенно для деталей и конструкций, работающих при повышенных температурах.
Компания "ОборонСпецСплав" предлагает полный ассортимент полуфабрикатов из сплава Д19 с гарантированным качеством и сертификатами соответствия. Наши специалисты всегда готовы помочь с выбором оптимальных материалов для ваших проектов и обеспечить своевременные поставки.
Информация для данной статьи была подготовлена на основе технической документации ГОСТ 4784-2019 и многолетнего практического опыта специалистов компании "ОборонСпецСплав" в работе с высокопрочными алюминиевыми сплавами для авиационной и космической промышленности.
