Бронза марки БрА11Ж6Н6 относится к категории безоловянных литейных бронз с высоким содержанием алюминия, железа и никеля в качестве основных легирующих элементов. Этот сплав отличается исключительной прочностью, превосходной жаропрочностью и высокой коррозионной стойкостью, что делает его идеальным материалом для изготовления ответственных деталей, работающих в жестких условиях повышенных температур и механических нагрузок.
Расшифровка маркировки
Маркировка сплава БрА11Ж6Н6 имеет следующую расшифровку:
- Бр – бронза (сплав на основе меди)
- А11 – содержание алюминия около 11%
- Ж6 – содержание железа около 6%
- Н6 – содержание никеля около 6%
Данная система маркировки позволяет быстро определить основной состав сплава и его принадлежность к группе алюминиевых бронз с высоким содержанием легирующих элементов, что характеризует его основные свойства и области применения.

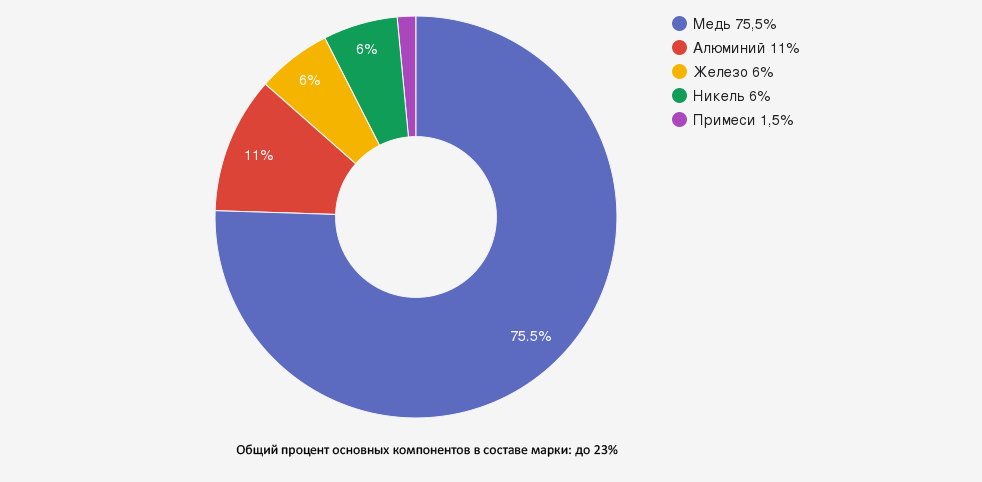

Химический состав
Согласно требованиям ГОСТ 493-79, бронза марки БрА11Ж6Н6 должна соответствовать следующему химическому составу:
| Элемент | Содержание, % | Влияние на свойства |
|---|---|---|
| Медь (Cu) | Основа (76-79%) | Основной элемент, обеспечивающий базовые свойства |
| Алюминий (Al) | 10,5-11,5 | Повышает прочность, твердость, коррозионную стойкость |
| Железо (Fe) | 5,0-6,0 | Улучшает механические свойства, измельчает зерно, повышает жаропрочность |
| Никель (Ni) | 5,0-6,5 | Увеличивает прочность, коррозионную стойкость, жаропрочность |
Допустимые примеси в сплаве БрА11Ж6Н6:
| Примесь | Максимальное содержание, % |
|---|---|
| Марганец (Mn) | 0,5 |
| Цинк (Zn) | 0,6 |
| Свинец (Pb) | 0,05 |
| Олово (Sn) | 0,2 |
| Кремний (Si) | 0,2 |
| Сурьма (Sb) | 0,05 |
| Мышьяк (As) | 0,05 |
| Фосфор (P) | 0,1 |
Общая сумма примесей не должна превышать установленных норм. Строгий контроль химического состава обеспечивает стабильность свойств и характеристик сплава в различных условиях эксплуатации.
Физические и механические свойства
Бронза марки БрА11Ж6Н6 обладает следующими физическими и механическими характеристиками:
- Плотность: 7,5-7,8 г/см³
- Температура плавления: 1030-1070°C
- Температура литья: 1150-1200°C
- Линейная усадка: 2,0-2,2%
- Предел прочности при растяжении (σв): 650-720 МПа
- Относительное удлинение (δ): 4-8%
- Твердость по Бринеллю: 180-220 HB
- Удельное электрическое сопротивление: 0,16-0,18 мкОм·м
- Теплопроводность: 38-45 Вт/(м·К)
- Модуль упругости: 110-120 ГПа
- Температура эксплуатации: до 350°C
Литейные и технологические свойства
Бронза БрА11Ж6Н6 обладает следующими литейными и технологическими характеристиками:
Преимущества:
- Высокая прочность - превосходит большинство других литейных бронз
- Отличная жаропрочность - сохраняет механические свойства при температурах до 350°C
- Высокая коррозионная стойкость - устойчива к воздействию многих агрессивных сред
- Хорошие антифрикционные свойства - низкий коэффициент трения в паре со сталью
- Износостойкость - длительный срок службы в условиях абразивного износа
- Удовлетворительная обрабатываемость резанием - позволяет получать детали с высокой точностью размеров
Недостатки и особенности обработки:
- Значительная усадка при кристаллизации - требует учета при проектировании литейной оснастки
- Склонность к образованию трещин - необходимо контролировать скорость охлаждения отливок
- Повышенная склонность к поглощению газов в жидком состоянии - требуется тщательная дегазация расплава
- Относительно низкая жидкотекучесть - может затруднять получение отливок со сложной геометрией
- Повышенная твердость - снижает производительность механической обработки
При литье бронзы БрА11Ж6Н6 рекомендуется соблюдать следующие технологические параметры:
- Температура литья: 1150-1200°C
- Температура прогрева форм: 200-250°C
- Скорость охлаждения: контролируемая, предпочтительно медленная
- Применение защитных флюсов на основе буры, криолита и фтористого натрия
- Проведение модифицирования для улучшения структуры
- Применение прибылей увеличенного объема для компенсации усадки
Области применения
Благодаря своим выдающимся эксплуатационным характеристикам, бронза марки БрА11Ж6Н6 находит широкое применение в различных отраслях промышленности:
- Энергетическое машиностроение
- Детали паровых и газовых турбин
- Компоненты турбокомпрессоров
- Направляющие лопатки
- Элементы проточной части турбин
- Металлургическое оборудование
- Подшипники прокатных станов
- Направляющие втулки
- Детали, работающие при повышенных температурах
- Компоненты нагревательных печей
- Автомобилестроение
- Детали клапанного механизма
- Высоконагруженные втулки
- Компоненты турбонагнетателей
- Узлы трения, работающие при повышенных температурах
- Судостроение
- Гребные винты
- Детали судовых механизмов
- Компоненты насосов морской воды
- Элементы валопроводов
- Электротехническая промышленность
- Контактные элементы
- Компоненты силового оборудования
- Детали генераторов
- Элементы высоковольтной аппаратуры
- Нефтегазовая промышленность
- Арматура для агрессивных сред
- Детали насосов
- Компоненты оборудования под давлением
- Элементы запорных устройств
Особенно эффективно применение бронзы БрА11Ж6Н6 для изготовления деталей, работающих при повышенных температурах (до 350°C) в условиях значительных механических нагрузок и трения. Благодаря своим жаропрочным свойствам, этот сплав может успешно заменять более дорогие материалы в ряде ответственных применений.
Формы поставки
Компания "ОборонСпецСплав" предлагает бронзу марки БрА11Ж6Н6 в следующих формах:
- Чушки - для последующей переплавки и изготовления литых изделий, массой 40-42 кг
- Слитки - заготовки для дальнейшей механической обработки
- Круги - полуфабрикаты различного диаметра для изготовления деталей вращения
- Плиты - заготовки для производства плоских деталей
- Втулки - готовые детали различных размеров
- Прутки - заготовки для механической обработки
- Отливки - изготовленные по чертежам заказчика
Все поставляемые формы бронзы марки БрА11Ж6Н6 соответствуют требованиям ГОСТ 493-79 и сопровождаются необходимыми сертификатами качества.
Маркировка, транспортировка и хранение
Маркировка и приемка
Бронза марки БрА11Ж6Н6 поставляется в соответствии с требованиями ГОСТ 493-79. Каждая партия сопровождается документацией, содержащей:
- Товарный знак предприятия-изготовителя
- Марку бронзы
- Номер плавки
- Массу партии
- Результаты химического анализа
- Обозначение стандарта (ГОСТ 493-79)
Приемка осуществляется партиями, состоящими из чушек одной марки бронзы, полученных из одной или нескольких плавок. В партии допускается наличие до 1% ломаных чушек, однако для экспортных поставок ломаные чушки не допускаются.
Транспортировка
Транспортировка бронзы марки БрА11Ж6Н6 производится в пакетированном виде всеми видами транспорта в соответствии с правилами перевозки грузов, действующими на данном виде транспорта. Для экспортных поставок используется транспорт крытого типа, обеспечивающий сохранность продукции от атмосферных воздействий.
Хранение
Хранение бронзы марки БрА11Ж6Н6 должно осуществляться в условиях, обеспечивающих сохранность ее качества. Рекомендуется хранение в закрытых помещениях, защищенных от атмосферных осадков и загрязнений. При длительном хранении рекомендуется применять консервационные покрытия для предотвращения окисления поверхности.
Сравнение с другими марками бронз
| Параметр | БрА11Ж6Н6 | БрА10Ж3Мц2 | БрА9Ж3Л | БрАЖНМц9-4-4-1 |
|---|---|---|---|---|
| Содержание алюминия, % | 10,5-11,5 | 9-11 | 8-10 | 8-10 |
| Содержание железа, % | 5,0-6,0 | 2-4 | 2-4 | 3-5 |
| Содержание никеля, % | 5,0-6,5 | - | - | 3,5-5,5 |
| Предел прочности, МПа | 650-720 | 400-550 | 400-500 | 550-650 |
| Относительное удлинение, % | 4-8 | 4-12 | 3-10 | 10-15 |
| Твердость по Бринеллю, HB | 180-220 | 100-140 | 100-130 | 150-170 |
| Жаропрочность (макс. раб. темп.), °C | 350 | 250 | 200 | 300 |
| Основная область применения | Высоконагруженные детали, работающие при повышенных температурах | Антифрикционные детали, арматура | Втулки, шестерни | Морское оборудование, арматура |
Как видно из таблицы, бронза марки БрА11Ж6Н6 отличается от других алюминиевых бронз значительно более высокими показателями прочности, твердости и жаропрочности благодаря комплексному легированию алюминием, железом и никелем. Это позволяет использовать ее для изготовления наиболее ответственных деталей, работающих в экстремальных условиях.
Рекомендации по обработке
При работе с бронзой марки БрА11Ж6Н6 рекомендуется соблюдать следующие технологические особенности:
Литье
- Использовать защитные флюсы для предотвращения окисления расплава
- Проводить тщательную дегазацию расплава для предотвращения пористости
- Обеспечивать оптимальную температуру заливки (1150-1200°C)
- Применять подогрев форм до 200-250°C для улучшения заполняемости
- Организовывать направленное затвердевание с использованием прибылей увеличенного объема
- Проводить медленное охлаждение отливок для предотвращения образования трещин
Механическая обработка
- Использовать инструмент из твердых сплавов или керамики
- Применять следующие режимы резания:
- Скорость резания: 30-50 м/мин
- Подача: 0,05-0,2 мм/об
- Глубина резания: 0,5-2 мм
- Обеспечивать эффективное охлаждение в процессе обработки
- Для финишной обработки рекомендуется использовать шлифование и полирование
- При сверлении применять сверла с углом заточки 118-130°
Термическая обработка
- Для снятия внутренних напряжений в отливках применять отжиг при температуре 550-600°C с последующим медленным охлаждением
- Для повышения механических свойств возможно проведение закалки с 920-950°C с охлаждением в масле или на воздухе
- После закалки рекомендуется отпуск при температуре 350-400°C для стабилизации структуры
Часто задаваемые вопросы (FAQ)
Почему бронза БрА11Ж6Н6 обладает высокой жаропрочностью?
Высокая жаропрочность бронзы БрА11Ж6Н6 обусловлена уникальной комбинацией легирующих элементов и формируемой структурой сплава. Алюминий в количестве 10,5-11,5% образует с медью твердый раствор, который повышает прочность и температурную стабильность. Железо (5,0-6,0%) формирует интерметаллидные соединения, которые эффективно препятствуют движению дислокаций при повышенных температурах. Никель (5,0-6,5%) также образует термостойкие интерметаллиды, а кроме того, повышает устойчивость структуры сплава к распаду при нагреве. Такая комплексная система упрочнения позволяет материалу сохранять высокие механические свойства при температурах до 350°C, что значительно превосходит показатели большинства других бронз. Эта особенность делает БрА11Ж6Н6 идеальным материалом для деталей, работающих в условиях одновременного воздействия высоких температур и механических нагрузок.
Какие особенности необходимо учитывать при литье деталей из бронзы БрА11Ж6Н6?
При литье деталей из бронзы БрА11Ж6Н6 необходимо учитывать ряд специфических особенностей: 1) высокую температуру литья (1150-1200°C), требующую использования соответствующих огнеупорных материалов; 2) значительную усадку при кристаллизации (2,0-2,2%), которая должна компенсироваться конструкцией литниковой системы и прибылей; 3) склонность к образованию газовой пористости, что требует тщательной дегазации расплава; 4) повышенную склонность к образованию трещин при охлаждении, особенно в отливках сложной формы – необходимо обеспечивать контролируемое, преимущественно медленное охлаждение; 5) ограниченную жидкотекучесть, которая компенсируется повышенной температурой литья и предварительным подогревом форм до 200-250°C; 6) быстрое окисление расплава, требующее применения защитных флюсов и минимизации времени контакта с атмосферой. При соблюдении этих требований возможно получение качественных отливок с высокими механическими характеристиками.
Можно ли сваривать изделия из бронзы БрА11Ж6Н6?
Сварка изделий из бронзы БрА11Ж6Н6 возможна, но представляет значительные технологические трудности из-за ряда факторов: высокая теплопроводность материала, склонность к образованию трещин при нагреве и охлаждении, возможность потери никеля при плавлении. Наиболее подходящим методом является аргонодуговая сварка неплавящимся электродом (TIG/GTAW) с использованием специальных присадочных материалов, соответствующих по составу основному металлу. Перед сваркой обязателен предварительный подогрев деталей до 250-300°C для снижения термических напряжений. После сварки необходима термообработка (отжиг при 550-600°C) для релаксации напряжений и стабилизации структуры. Ключевыми факторами успешной сварки являются: тщательная очистка свариваемых поверхностей, контроль тепловложения, защита сварочной ванны от окисления инертным газом высокой чистоты и постепенное охлаждение сварного соединения. В ответственных конструкциях рекомендуется по возможности заменять сварку механическими методами соединения.
В чем преимущества бронзы БрА11Ж6Н6 перед другими антифрикционными материалами?
Бронза БрА11Ж6Н6 имеет ряд существенных преимуществ перед другими антифрикционными материалами. В отличие от баббитов и оловянных бронз, она сохраняет высокие механические свойства при температурах до 350°C, что позволяет использовать ее в высоконагруженных узлах трения с нагревом (подшипники турбин, прокатных станов). По сравнению с бронзами типа БрА10Ж3Мц2, сплав БрА11Ж6Н6 обладает значительно более высокой прочностью (650-720 МПа против 400-550 МПа) и твердостью (180-220 HB против 100-140 HB), что повышает износостойкость. В отличие от бронзографитовых материалов, этот сплав не требует наличия масляной пленки для эффективной работы. По сравнению со сталями и чугунами, БрА11Ж6Н6 обеспечивает лучшую прирабатываемость и более низкий коэффициент трения. Кроме того, материал обладает высокой коррозионной стойкостью, что важно для узлов, работающих в агрессивных средах.
Какие существуют ограничения при использовании бронзы БрА11Ж6Н6?
Несмотря на выдающиеся характеристики, применение бронзы БрА11Ж6Н6 имеет определенные ограничения. Во-первых, это высокая стоимость материала из-за значительного содержания дорогостоящих легирующих элементов (никеля и алюминия). Во-вторых, повышенная твердость и прочность затрудняют механическую обработку, снижая производительность и увеличивая износ инструмента. В-третьих, значительная усадка при литье (2,0-2,2%) усложняет получение точных размеров отливок и может приводить к образованию усадочных дефектов. Также следует учитывать, что при работе в условиях ударных нагрузок материал может проявлять повышенную хрупкость. В агрессивных кислых средах коррозионная стойкость снижается. При температурах выше 350°C происходит деградация механических свойств. Наконец, в паре трения с мягкими материалами (алюминиевые сплавы, некоторые пластики) возможен повышенный износ контртела.
Заключение
Бронза марки БрА11Ж6Н6 является высокопрочным жаростойким сплавом, сочетающим в себе превосходные механические свойства, высокую коррозионную стойкость и отличные антифрикционные характеристики. Благодаря комплексному легированию алюминием, железом и никелем этот материал способен эффективно работать при температурах до 350°C, сохраняя высокую прочность и износостойкость.
Особую ценность представляет применение бронзы БрА11Ж6Н6 для изготовления высоконагруженных деталей энергетического и металлургического оборудования, компонентов турбин, подшипников прокатных станов и других ответственных узлов, работающих в сложных условиях. Несмотря на технологические сложности при литье и обработке, этот материал обеспечивает исключительную надежность и долговечность деталей в экстремальных условиях эксплуатации.
Компания "ОборонСпецСплав" предлагает бронзу марки БрА11Ж6Н6 в различных формах поставки с полным комплектом сопроводительной документации. Наши технические специалисты готовы предоставить консультации по оптимальному применению этого материала для конкретных задач и условий эксплуатации.
Данная статья составлена на основе технической документации ГОСТ 493-79 и практического опыта специалистов компании "ОборонСпецСплав" в области применения высоколегированных бронз в различных отраслях промышленности.
