Бронза БрО7С15Н2: всесторонний анализ характеристик и сфер применения

Оловянная литейная бронза марки БрО7С15Н2 представляет собой многокомпонентный сплав с улучшенными эксплуатационными характеристиками, широко применяемый в различных отраслях промышленности. Благодаря уникальному сочетанию легирующих элементов — олова, свинца и никеля — данная марка бронзы демонстрирует превосходные антифрикционные свойства, высокую коррозионную стойкость и отличные литейные качества. Это делает БрО7С15Н2 незаменимым материалом для изготовления ответственных деталей, работающих в сложных условиях эксплуатации, включая воздействие агрессивных сред и значительные механические нагрузки.

Расшифровка маркировки БрО7С15Н2

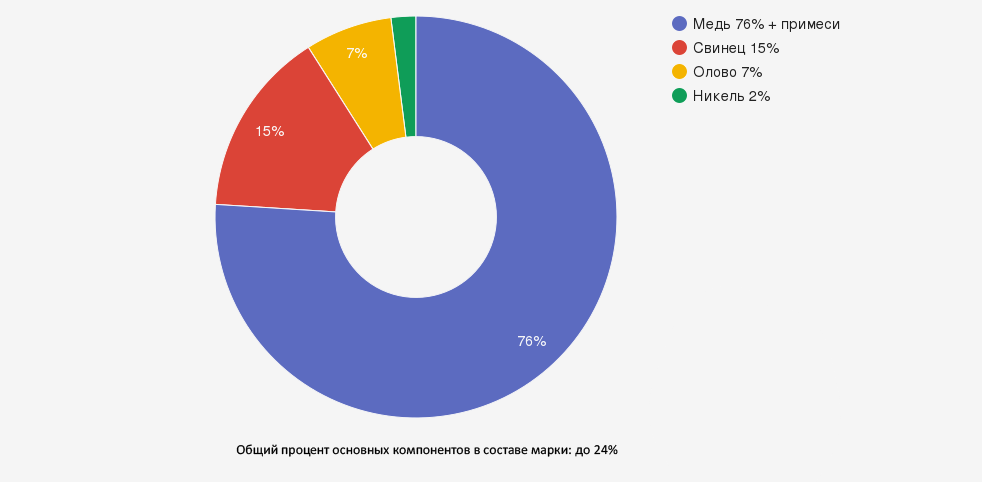

Маркировка БрО7С15Н2 содержит информацию о составе сплава и процентном содержании основных легирующих элементов:

• Бр — сокращенное обозначение бронзы, сплава на основе меди
• О7 — содержание олова в сплаве составляет 7%
• С15 — содержание свинца в сплаве составляет 15%
• Н2 — содержание никеля в сплаве составляет 2%

Медь, являющаяся основой сплава, в маркировке не указывается, но составляет остальную часть сплава после учета всех легирующих элементов и допустимых примесей (примерно 75-76%).

Химический состав бронзы БрО7С15Н2

Химический состав бронзы БрО7С15Н2 регламентируется соответствующими стандартами и включает следующие компоненты:

Помимо основных компонентов, в составе бронзы БрО7С15Н2 допускается наличие следующих примесей (общее содержание которых регламентируется стандартами):

• Цинк (Zn) — до 0,5%
• Железо (Fe) — до 0,3%
• Сурьма (Sb) — до 0,3%
• Фосфор (P) — до 0,1%
• Кремний (Si) — до 0,02%
• Алюминий (Al) — до 0,02%

Уникальное сочетание легирующих элементов в бронзе БрО7С15Н2 обеспечивает её отличительные свойства. Высокое содержание олова (7%) гарантирует отличную коррозионную стойкость, особенно в морской воде. Значительное количество свинца (15%) обеспечивает превосходные антифрикционные характеристики и улучшает обрабатываемость, а добавление никеля (2%) повышает прочность и положительно влияет на структуру сплава.

Физические и механические свойства

Бронза БрО7С15Н2 обладает комплексом важных физических и механических характеристик, определяющих её практическую ценность:

Благодаря добавлению никеля и оптимальному содержанию олова, бронза БрО7С15Н2 демонстрирует повышенную прочность по сравнению с другими свинцовистыми бронзами. При этом высокое содержание свинца (15%) обеспечивает отличные антифрикционные свойства и снижает пластичность материала, что является преимуществом для многих технических применений, особенно в узлах трения.

Технологические свойства и особенности обработки

Бронза БрО7С15Н2 обладает следующими технологическими характеристиками:

• Литейные свойства:
  • Умеренная жидкотекучесть, позволяющая получать отливки средней сложности
  • Склонность к образованию усадочной пористости, что требует контроля процесса кристаллизации
  • Литейная усадка около 1,4-1,6%
  • Способность хорошо заполнять формы при оптимальной температуре заливки
• Обрабатываемость:
  • Превосходная обрабатываемость резанием благодаря высокому содержанию свинца
  • Возможность получения высокой чистоты поверхности при механической обработке
  • Удовлетворительная шлифуемость и полируемость
• Свариваемость и пайка:
  • Ограниченная свариваемость из-за высокого содержания свинца
  • Хорошая способность к пайке с использованием специальных флюсов
• Коррозионная стойкость:
  • Высокая стойкость к атмосферной коррозии
  • Превосходная стойкость в морской воде благодаря содержанию олова и никеля
  • Хорошая стойкость в различных агрессивных средах

При обработке бронзы БрО7С15Н2 необходимо учитывать следующие особенности:

• При плавке рекомендуется использование защитных флюсов для предотвращения окисления компонентов сплава
• Для получения качественных отливок важно контролировать температуру заливки (оптимально 1050-1100°C) и обеспечить направленное затвердевание
• Рекомендуется применение прибылей достаточного объема для компенсации усадки
• При механической обработке следует использовать умеренные скорости резания с эффективным охлаждением
• Из-за высокого содержания свинца необходимо соблюдать меры безопасности при плавке и механической обработке для предотвращения отравления свинцом

Термическая обработка и особенности сварки

Термическая обработка бронзы БрО7С15Н2 может включать следующие операции:

• Отжиг — проводится при температуре 550-600°C с последующим медленным охлаждением для снятия внутренних напряжений и повышения пластичности
• Закалка — обычно не применяется для данной марки бронзы, так как не даёт существенного упрочняющего эффекта
• Старение — может проводиться при температуре 250-300°C для стабилизации размеров

Сварка изделий из бронзы БрО7С15Н2 имеет следующие особенности:

• Высокое содержание свинца (15%) значительно затрудняет процесс сварки из-за его низкой температуры плавления и склонности к сегрегации
• При необходимости сварки рекомендуется использование аргонодуговой сварки с предварительным подогревом деталей до 250-300°C
• Требуется применение специальных присадочных материалов, соответствующих составу основного металла
• После сварки необходим отжиг для снятия остаточных напряжений
• В большинстве случаев предпочтительнее использовать механические соединения или пайку вместо сварки

Формы поставки и стандартизация

Бронза БрО7С15Н2 поставляется в следующих формах:

• Чушки — основная форма поставки для последующей переплавки и литья
• Слитки — для дальнейшей механической обработки
• Круги — прутки круглого сечения различных диаметров
• Прутки — могут быть мерной, немерной или кратной мерной длины
• Листы — плоский прокат различной толщины

На каждой чушке должна быть вбита маркировка БрО7С15Н2 и номер плавки, что обеспечивает идентификацию материала и его прослеживаемость.

Каждая партия поставляемого материала должна сопровождаться документом о качестве, содержащим:

• Товарный знак или наименование предприятия-изготовителя
• Марку бронзы (БрО7С15Н2)
• Номер плавки
• Результаты химического анализа
• Обозначение соответствующего стандарта

В партии допускается наличие до 1% ломаных чушек, за исключением партий, предназначенных для экспорта. Партия должна состоять из чушек одной марки и одной плавки, смешивание материалов разных партий не допускается.

Области применения бронзы БрО7С15Н2

Благодаря своим специфическим свойствам, бронза БрО7С15Н2 широко применяется в различных отраслях промышленности:

• Машиностроение:
  • Вкладыши подшипников скольжения для высоконагруженных узлов
  • Втулки и направляющие элементы
  • Детали узлов трения, работающие при значительных нагрузках
  • Поршневые кольца и компрессионные уплотнения
• Судостроение:
  • Детали судовых механизмов, контактирующие с морской водой
  • Подшипники гребных валов
  • Элементы судовой арматуры
  • Детали насосов морской воды
• Химическая промышленность:
  • Арматура для агрессивных сред
  • Детали насосов и запорных устройств
  • Элементы трубопроводных систем
• Нефтегазовая промышленность:
  • Компоненты буровых установок
  • Детали насосного оборудования
  • Запорная арматура
• Общее машиностроение:
  • Ответственные детали общего назначения
  • Арматура для различных систем
  • Высоконагруженные детали узлов трения

Особенно эффективно применение бронзы БрО7С15Н2 в условиях, требующих сочетания высоких антифрикционных свойств и коррозионной стойкости, включая работу в морской воде и других агрессивных средах.

Преимущества и недостатки БрО7С15Н2

Преимущества:

• Превосходные антифрикционные свойства благодаря высокому содержанию свинца
• Отличная коррозионная стойкость в морской воде и агрессивных средах
• Повышенная прочность по сравнению с другими свинцовистыми бронзами благодаря добавлению никеля
• Исключительно хорошая обрабатываемость резанием
• Способность работать в условиях ограниченной смазки
• Хорошая теплопроводность, обеспечивающая эффективный отвод тепла из зоны трения
• Стабильность размеров при эксплуатации
• Повышенная износостойкость в условиях абразивного воздействия

Недостатки:

• Ограниченная пластичность из-за высокого содержания свинца
• Затруднённая свариваемость, требующая специальных технологий
• Склонность к образованию пористости при литье
• Экологические ограничения из-за высокого содержания свинца
• Относительно высокая стоимость из-за содержания никеля
• Ограниченная прочность при повышенных температурах
• Требовательность к технологии литья для получения качественных отливок

Сравнение с аналогами и рекомендации по выбору

При выборе оптимального материала для конкретного применения полезно сравнить БрО7С15Н2 с аналогичными марками бронз:

Рекомендации по выбору бронзы БрО7С15Н2:

• БрО7С15Н2 является оптимальным выбором, когда требуется сочетание высоких антифрикционных свойств, коррозионной стойкости в морской воде и умеренной прочности
• Особенно рекомендуется для изготовления подшипников скольжения и других деталей узлов трения, работающих в агрессивных средах
• При необходимости получения более высокой прочности следует рассмотреть бронзы с меньшим содержанием свинца или алюминиевые бронзы
• Для работы при повышенных температурах предпочтительнее использовать безоловянные или алюминиевые бронзы
• При выборе материала для сварных конструкций лучше отдать предпочтение бронзам с меньшим содержанием свинца

Правила транспортировки и хранения

Для сохранения качества бронзы БрО7С15Н2 необходимо соблюдать следующие правила транспортировки и хранения:

• Транспортировка:
  • Осуществляется всеми видами транспорта в соответствии с общими правилами перевозки грузов
  • Чушки должны транспортироваться в сформированных пакетах
  • При транспортировке необходимо обеспечить защиту от механических повреждений и атмосферных осадков
  • Не допускается перемешивание чушек разных партий
• Хранение:
  • Допускается хранение как в закрытых помещениях, так и на открытых площадках с защитой от осадков
  • При хранении необходимо исключить контакт с агрессивными веществами
  • Рекомендуется хранение на поддонах или стеллажах для предотвращения контакта с грунтом
  • Необходимо обеспечить раздельное хранение материалов разных марок и партий

Соблюдение этих правил гарантирует сохранение всех заявленных свойств бронзы БрО7С15Н2 и предотвращает возможные проблемы при последующей переработке и использовании.

Часто задаваемые вопросы (FAQ)

Какова роль никеля в бронзе БрО7С15Н2?

Никель (2%) в составе бронзы БрО7С15Н2 выполняет несколько важных функций: повышает прочность и твердость сплава; улучшает структуру металла, способствуя более равномерному распределению свинца; значительно повышает коррозионную стойкость, особенно в морской воде; улучшает сопротивление сплава износу и кавитационным повреждениям. Благодаря никелю эта марка бронзы обладает лучшими механическими свойствами по сравнению с другими свинцовистыми бронзами при сохранении отличных антифрикционных характеристик.

Можно ли использовать бронзу БрО7С15Н2 для деталей, контактирующих с пищевыми продуктами?

Использование бронзы БрО7С15Н2 для деталей, контактирующих с пищевыми продуктами, категорически не рекомендуется из-за высокого содержания свинца (15%), который может мигрировать в пищу и представляет серьезную опасность для здоровья. Для оборудования пищевой промышленности следует использовать специальные безсвинцовые сплавы, сертифицированные для контакта с пищевыми продуктами, например, нержавеющие стали или бронзы без содержания свинца.

Какова максимальная рабочая температура для деталей из БрО7С15Н2?

Рекомендуемая максимальная рабочая температура для деталей из бронзы БрО7С15Н2 составляет около 250-300°C. При более высоких температурах возможно значительное снижение механических свойств и ускоренная миграция свинца, что приводит к изменению размеров и ухудшению эксплуатационных характеристик. Для работы при температурах выше 300°C рекомендуется использовать безсвинцовые или алюминиевые бронзы, обладающие лучшей термической стабильностью.

Чем отличается бронза БрО7С15Н2 от БрО5С25?

Основные отличия между БрО7С15Н2 и БрО5С25 заключаются в составе и, как следствие, в свойствах. БрО7С15Н2 содержит больше олова (7% против 5%), меньше свинца (15% против 25%) и включает никель (2%), которого нет в БрО5С25. Благодаря этим различиям БрО7С15Н2 обладает лучшей прочностью, повышенной коррозионной стойкостью и более равномерной структурой, но несколько уступает БрО5С25 по антифрикционным свойствам. БрО7С15Н2 лучше подходит для более ответственных деталей, работающих в агрессивных средах, в то время как БрО5С25 предпочтительнее для узлов с высокими требованиями к антифрикционным свойствам при умеренных нагрузках.

Подходит ли бронза БрО7С15Н2 для производства морских гребных винтов?

Бронза БрО7С15Н2 имеет хорошую коррозионную стойкость в морской воде, но для крупных гребных винтов морских судов она подходит ограниченно из-за недостаточно высокой прочности и ограниченной усталостной стойкости при циклических нагрузках. Для производства гребных винтов обычно используются специальные марки бронз с повышенным содержанием алюминия, марганца и никеля, например, БрА9Мц2Л или специальные никель-алюминиевые бронзы. Однако для малых судов и вспомогательных механизмов бронза БрО7С15Н2 может применяться благодаря хорошей коррозионной стойкости и обрабатываемости.

Заключение

Бронза марки БрО7С15Н2 представляет собой высококачественный многокомпонентный сплав, сочетающий в себе превосходные антифрикционные свойства, отличную коррозионную стойкость и удовлетворительные механические характеристики. Уникальный состав, включающий 7% олова, 15% свинца и 2% никеля, делает этот материал особенно ценным для изготовления ответственных деталей, работающих в условиях трения при воздействии агрессивных сред, включая морскую воду.

Основными сферами применения бронзы БрО7С15Н2 являются производство вкладышей подшипников скольжения, втулок, направляющих элементов, деталей арматуры общего назначения, а также различных компонентов для судостроения, химической и нефтегазовой промышленности. Особенно эффективно использование этого сплава в условиях, где требуется сочетание высоких антифрикционных свойств и устойчивости к коррозии.

Никель, входящий в состав сплава, играет ключевую роль в улучшении прочностных характеристик и коррозионной стойкости, существенно расширяя спектр возможных применений по сравнению с традиционными свинцовистыми бронзами. При этом высокое содержание свинца обеспечивает превосходную обрабатываемость и антифрикционные свойства, что делает БрО7С15Н2 одним из наиболее сбалансированных сплавов для узлов трения в агрессивных средах.

При правильном выборе условий эксплуатации и соблюдении технологии производства, изделия из бронзы БрО7С15Н2 демонстрируют длительный срок службы и стабильные характеристики даже в самых сложных условиях работы.

Компания "ОборонСпецСплав" предлагает высококачественную бронзу БрО7С15Н2 в различных формах поставки с полным соответствием требованиям стандартов и гарантией стабильности химического состава и механических свойств, что обеспечивает надежную работу изделий в самых ответственных применениях.

Информация для данной статьи подготовлена экспертами-металлургами компании "ОборонСпецСплав" с учетом требований действующих государственных стандартов и многолетнего практического опыта работы с цветными металлами и сплавами. Наши специалисты постоянно проводят исследования в области совершенствования технологий производства и применения бронзовых сплавов для различных отраслей промышленности, что позволяет нам предоставлять нашим клиентам наиболее актуальные и достоверные сведения о свойствах и возможностях применения бронзы БрО7С15Н2.
