Hastelloy B-3: характеристики суперсплава и области применения
Hastelloy B-3 (UNS N10675) — улучшенная версия знаменитого никель-молибденового суперсплава, представляющая новое поколение жаропрочных и коррозионностойких материалов. С высоким содержанием молибдена (27-32%) и множеством легирующих элементов, этот сплав демонстрирует непревзойденную стойкость к неокисляющим кислотам, особенно к соляной, серной, фосфорной и различным органическим кислотам. Благодаря усовершенствованному химическому составу, сплав обладает улучшенной свариваемостью, стойкостью к межкристаллитной коррозии и повышенными прочностными характеристиками при высоких температурах.
Общая характеристика сплава Hastelloy B-3
Hastelloy B-3 — представитель нового поколения никель-молибденовых суперсплавов, разработанный специально для эксплуатации в самых агрессивных химических средах и при высоких температурах. Основные преимущества сплава:
- Непревзойденная стойкость к восстановительным кислотам
- Улучшенная свариваемость по сравнению с предыдущими поколениями
- Высокая термическая стабильность и жаропрочность
- Повышенная стойкость к коррозионному растрескиванию
- Отличная обрабатываемость давлением
- Стабильность структуры при длительной эксплуатации
- Минимальная склонность к образованию карбидов
Сплав B-3 представляет собой эволюцию серии B, где каждое новое поколение улучшает недостатки предыдущего, сохраняя при этом его основные преимущества.

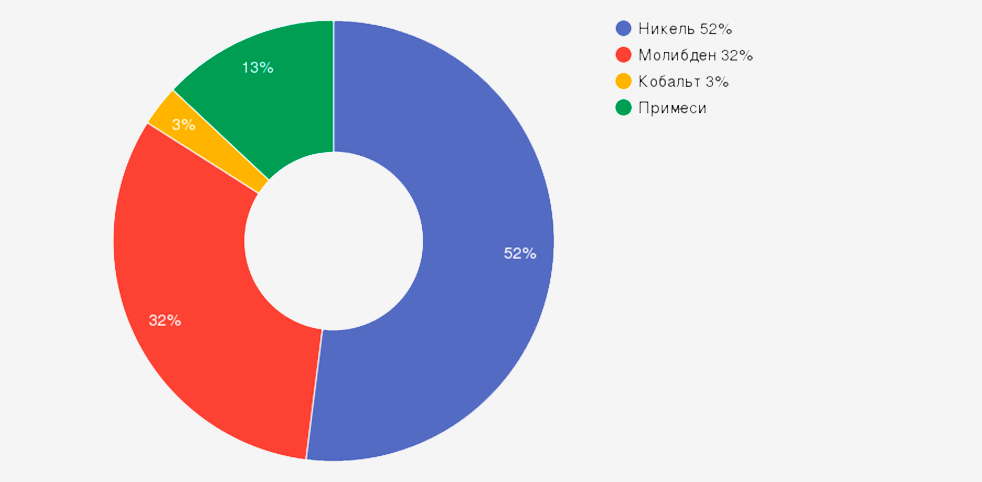

Химический состав
Химический состав Hastelloy B-3 оптимизирован для достижения максимальной коррозионной стойкости в восстановительных средах при сохранении отличных технологических свойств:
| Элемент | Содержание, % | Влияние на свойства |
|---|---|---|
| Никель (Ni) | 63-68 (остаток) | Основа сплава, обеспечивает коррозионную стойкость |
| Молибден (Mo) | 27-32 | Повышает стойкость к восстановительным кислотам, улучшает жаропрочность |
| Хром (Cr) | 1,0-3,0 | Улучшает стойкость к окислительным средам и высокотемпературному окислению |
| Вольфрам (W) | 2,6-3,3 | Повышает жаропрочность и сопротивление ползучести |
| Кобальт (Co) | 2,5-3,5 | Улучшает жаропрочность и стойкость к термическому циклированию |
| Железо (Fe) | 1,0-3,0 | Улучшает технологические свойства и снижает стоимость |
| Марганец (Mn) | 2,5-3,5 | Повышает прочность и горячую обрабатываемость |
| Ванадий (V) | 0,15-0,35 | Повышает сопротивление ползучести при высоких температурах |
| Ниобий (Nb) | 0,15-0,35 | Стабилизирует структуру, повышает жаропрочность |
| Кремний (Si) | 0,02-0,08 | Улучшает литейные свойства и стойкость к окислению |
| Углерод (C) | 0,001-0,010 | Ультранизкое содержание для предотвращения образования карбидов |
| Медь (Cu) | 1,8-2,2 | Повышает стойкость к восстановительным кислотам |
| Титан (Ti) | 0,15-0,35 | Контролирует структуру и повышает жаропрочность |
Особенностью состава является тщательно сбалансированная система легирования, где каждый элемент выполняет определенную функцию для обеспечения максимальной коррозионной стойкости и технологичности.
Физические свойства
Hastelloy B-3 характеризуется следующими физическими свойствами при комнатной температуре:
| Свойство | Значение |
|---|---|
| Плотность | 9,38 г/см³ |
| Температура плавления (интервал) | 1380-1418°C |
| Теплопроводность при 20°C | 11,0 Вт/(м·К) |
| Теплопроводность при 500°C | 17,5 Вт/(м·К) |
| Коэффициент теплового расширения (20-100°C) | 11,3·10⁻⁶ 1/°C |
| Удельное электрическое сопротивление | 1,18 мкОм·м |
| Модуль упругости | 212 ГПа |
| Теплоемкость | 420 Дж/(кг·К) |
| Магнитные свойства | Немагнитный (парамагнитный) |
Механические свойства
Механические характеристики сплава Hastelloy B-3 в отожженном состоянии при комнатной температуре:
| Свойство | Минимальное значение | Типичное значение |
|---|---|---|
| Предел прочности (σв) | 760 МПа | 820 МПа |
| Предел текучести (σт) | 350 МПа | 425 МПа |
| Относительное удлинение (δ₅) | 40% | 45% |
| Относительное сужение (ψ) | 65% | 70% |
| Твердость по Бринеллю | 195 HB | 210 HB |
| Ударная вязкость (KCV) | 170 Дж/см² | 190 Дж/см² |
Важно отметить, что сплав сохраняет высокие механические свойства при повышенных температурах, что делает его идеальным для высокотемпературных химических процессов.
Коррозионная стойкость
Особенности коррозионной стойкости Hastelloy B-3:
- Соляная кислота (HCl): Исключительная стойкость во всем диапазоне концентраций при температурах до точки кипения
- Серная кислота (H₂SO₄): Высокая стойкость к разбавленным растворам, хорошая стойкость к средним концентрациям
- Фосфорная кислота (H₃PO₄): Превосходная стойкость во всем диапазоне концентраций и температур
- Органические кислоты: Отличная стойкость к уксусной, муравьиной, щавелевой и другим органическим кислотам
- Смешанные кислоты: Стойкость к смесям кислот, характерным для химических производств
- Локальные виды коррозии: Повышенная стойкость к точечной коррозии, щелевой коррозии и растрескиванию под напряжением
- Сварные соединения: Благодаря низкому содержанию углерода, сварные швы обладают той же коррозионной стойкостью, что и основной металл
По сравнению с предыдущими поколениями серии B, сплав B-3 демонстрирует улучшенную стойкость к смешанным кислотным средам и более стабильную работу при циклических нагрузках.
Технологические свойства
Особенности обработки сплава Hastelloy B-3:
- Свариваемость: Сплав обладает превосходной свариваемостью всеми распространенными методами:
- Аргонодуговая сварка (TIG/GTAW)
- Полуавтоматическая сварка (MIG/GMAW)
- Ручная дуговая сварка покрытыми электродами
- Электронно-лучевая сварка
- Лазерная сварка
Благодаря минимальному образованию карбидов, сварные соединения не требуют последующей термической обработки для восстановления коррозионной стойкости.
- Горячая обработка давлением:
- Оптимальный температурный интервал: 980-1150°C
- Быстрое охлаждение после деформации (не медленнее 55°C/мин)
- Возможность получения сложных форм методами ковки и штамповки
- Механическая обработка:
- Требует применения твердосплавного инструмента
- Рекомендуемые скорости резания на 30-40% ниже, чем для нержавеющих сталей
- Необходимо обильное охлаждение для предотвращения налипания материала
- Высокая жесткость крепления для минимизации вибраций
- Термическая обработка:
- Отжиг для получения стабильной структуры: 1075-1130°C с быстрым охлаждением
- Отжиг для снятия напряжений: 550-650°C
- Вакуумный отжиг для удаления водорода при необходимости
Формы поставки
Компания "ОборонСпецСплав" предлагает сплав Hastelloy B-3 в следующих формах:
| Форма поставки | Размеры | Применимые стандарты |
|---|---|---|
| Листы и плиты | Толщина: 0,5-150 мм Ширина: до 3000 мм Длина: до 6000 мм |
ASTM B333, ASME SB333 |
| Полосы и ленты | Толщина: 0,5-12,7 мм Ширина: 10-400 мм |
ASTM B333, ASME SB333 |
| Прутки (круг, квадрат, шестигранник) | Диаметр/размер: 3-300 мм Длина: до 6000 мм |
ASTM B335, ASME SB335 |
| Трубы бесшовные | Диаметр: 6-273 мм Толщина стенки: 0,5-25 мм |
ASTM B622, ASME SB622 |
| Трубы сварные | Диаметр: 10-1200 мм Толщина стенки: 1-50 мм |
ASTM B626, ASME SB626 |
| Фитинги | Диаметр: от 6 до 1200 мм Различные типы и конфигурации |
ASTM B366, ASME SB366 |
| Фланцы | По стандартам ANSI, DIN, EN | ASTM B564, ASME SB564 |
| Поковки | По чертежам заказчика Масса до 5000 кг |
ASTM B564, ASME SB564 |
| Проволока | Диаметр: 0,1-15 мм | ASTM B434, ASME SB434 |
| Электроды сварочные | По AWS A5.14: ERNiMo-10 Диаметр: 1,6-6,4 мм |
AWS A5.14 |
Области применения
Hastelloy B-3 широко используется в различных отраслях промышленности благодаря своим уникальным свойствам:
Химическая промышленность
- Реакторы для процессов с соляной и серной кислотами
- Теплообменники для агрессивных сред
- Дистилляционные колонны
- Трубопроводы и арматура для кислых сред
- Насосы и компрессоры для работы с восстановительными средами
- Оборудование для производства фосфорной кислоты
- Смесители и емкости для хранения агрессивных жидкостей
Нефтегазовая промышленность
- Оборудование для переработки кислых нефтей
- Системы регенерации катализаторов
- Теплообменники для процессов гидрообессеривания
- Компоненты установок алкилирования
- Трубопроводы для транспортировки сернистого газа
- Оборудование для добычи нефти с высоким содержанием H₂S
- Детали нефтеперерабатывающего оборудования
Целлюлозно-бумажная промышленность
- Оборудование для варки целлюлозы
- Системы регенерации химикатов
- Теплообменники для кислых растворов
- Трубопроводные системы
- Насосы для перекачки кислых растворов
- Компоненты отбеливающих агрегатов
Фармацевтическая промышленность
- Реакторы для синтеза активных веществ
- Автоклавы и стерилизаторы
- Теплообменники для агрессивных сред
- Оборудование для высокочистых процессов
- Системы хранения и транспортировки реагентов
- Детали биореакторов
Энергетическая промышленность
- Компоненты систем десульфуризации дымовых газов
- Теплообменники для агрессивных сред
- Печные трубы для высокотемпературных процессов
- Системы очистки отходящих газов
- Оборудование для переработки отходов
- Детали реакторного оборудования
Пищевая промышленность
- Оборудование для производства уксусной кислоты
- Реакторы для ферментации
- Дистилляционные установки
- Теплообменники для пищевых кислот
- Эвапораторы и концентраторы
- Системы CIP/SIP (мойка и стерилизация)
Преимущества и особенности
Ключевые преимущества Hastelloy B-3:
- Улучшенная свариваемость по сравнению с предыдущими поколениями сплавов B
- Исключительная стойкость к восстановительным кислотам при высоких температурах
- Высокая стабильность структуры при длительной эксплуатации
- Отсутствие межкристаллитной коррозии в сварных соединениях
- Повышенная стойкость к коррозионному растрескиванию под напряжением
- Лучшая технологичность при механической обработке
- Стабильность свойств при термических циклах
- Низкая проницаемость для водорода
Особенности применения:
- Оптимально для сред с температурой до 500°C
- Не рекомендуется для окислительных сред из-за низкого содержания хрома
- Требует защиты от контакта с железом в кислых средах
- При высоких температурах может потребоваться защитная атмосфера при обработке
- Рекомендуется быстрое охлаждение после горячей деформации
Сравнение с конкурирующими сплавами
Для правильного выбора материала важно понимать различия между Hastelloy B-3 и другими суперсплавами:
| Параметр | Hastelloy B-3 | Hastelloy C-276 | Inconel 625 | Monel 400 |
|---|---|---|---|---|
| Основные элементы | Ni-Mo-Cr | Ni-Mo-Cr-W | Ni-Cr-Mo-Nb | Ni-Cu |
| Молибден, % | 27-32 | 15-17 | 8-10 | - |
| Хром, % | 1-3 | 14.5-16.5 | 20-23 | - |
| Стойкость к HCl | Превосходная | Очень хорошая | Хорошая | Ограниченная |
| Стойкость к HNO₃ | Умеренная | Превосходная | Превосходная | Плохая |
| Максимальная температура, °C | 500 | 650 | 980 | 400 |
| Коэффициент вытяжки | Высокий | Средний | Средний | Высокий |
| Относительная стоимость | 4 | 5 | 3 | 2 |
Российские аналоги сплава Hastelloy B-3
В российской металлургии существуют сплавы, в определенной степени соответствующие свойствам Hastelloy B-3:
| Российский сплав | Основной состав, % | Стандарт | Степень соответствия | Особенности применения |
|---|---|---|---|---|
| ХН65МВТУ-ВД (ЭИ893) | Ni-28Mo-3W-2Cr-3Al-1Ti | ГОСТ 5632-72 | Средняя | Жаропрочные детали до 700°C, стойкость к восстановительным средам |
| ХН65МВУ (ЭП760) | Ni-28Mo-2.5W-1.5Fe | ГОСТ 5632-72 | Средняя | Химическое оборудование для соляной и серной кислот |
| ХН60МБУ | Ni-30Mo-2Nb-3W | ТУ 14-1-2922-80 | Высокая | Оборудование для фосфорной промышленности |
| ХН75МБТЮ (ЭИ602) | Ni-8Mo-2Nb-1.8Ti-1Al | ГОСТ 5632-72 | Низкая | Жаропрочные детали до 750°C |
| ХН72МБТ | Ni-15Mo-2Nb-1.5Ti | ТУ 14-131-363-2003 | Низкая | Высокотемпературное оборудование |
Следует отметить, что прямого полного аналога Hastelloy B-3 среди российских сплавов нет, поэтому при замене необходимо проводить тщательную проверку соответствия требованиям конкретного применения.
Рекомендации по выбору и эксплуатации
Рекомендации по выбору:
- Для восстановительных кислот при высоких температурах - Hastelloy B-3 является оптимальным выбором
- При наличии окислительных компонентов рассмотрите сплавы серии C
- Для криогенных применений учитывайте отличную низкотемпературную пластичность
- При необходимости сварки сложных конструкций B-3 предпочтительнее B-2
- Учитывайте возможность гальванической коррозии при контакте с другими металлами
Рекомендации по эксплуатации:
- Избегайте контакта с железосодержащими материалами в кислых средах
- Регулярно проводите визуальный контроль сварных швов
- Используйте правильные схемы герметизации для предотвращения щелевой коррозии
- Контролируйте содержание кислорода в рабочей среде
- Обеспечивайте правильную вентиляцию для предотвращения локального перегрева
Часто задаваемые вопросы
Основные отличия заключаются в улучшенной свариваемости и обрабатываемости B-3. Сплав B-3 содержит дополнительные легирующие элементы (W, Co, Cu), которые обеспечивают лучшую горячую деформируемость и меньшую склонность к образованию трещин при сварке. Кроме того, B-3 имеет более стабильную структуру при длительной эксплуатации и лучше сопротивляется коррозионному растрескиванию под напряжением. По коррозионной стойкости оба сплава близки, но B-3 демонстрирует несколько лучшую стойкость в смешанных кислотных средах.
Hastelloy B-3 имеет ограниченную стойкость в окислительных средах из-за относительно низкого содержания хрома (1-3%). Сплав не рекомендуется для применения в азотной кислоте, хлорной воде, гипохлорите натрия и других сильных окислителях. Для таких условий лучше подходят сплавы серии C (например, Hastelloy C-276 или C-22) с высоким содержанием хрома. Однако в средах, где присутствуют слабые окислители в низких концентрациях наряду с восстановительными кислотами, B-3 может показать удовлетворительную стойкость.
Механическая обработка Hastelloy B-3 требует особого подхода. Сплав склонен к упрочнению при деформации, что может быстро затуплять инструмент. Рекомендуется использовать твердосплавный инструмент с позитивными углами резания, работать на сниженных скоростях (примерно 60-70% от скоростей для нержавеющих сталей), обеспечивать жесткое закрепление детали и применять обильное охлаждение. При фрезеровании предпочтительно использовать фрезы с прерывистым зубом для лучшего отвода тепла. Сверление требует периодического вывода сверла из отверстия для удаления стружки и охлаждения.
Температура оказывает значительное влияние на свойства сплава. До 500°C механические свойства изменяются незначительно, и коррозионная стойкость остается высокой. При температурах 500-600°C начинается постепенное снижение прочности и повышение склонности к ползучести. Свыше 600°C может происходить выделение нежелательных фаз, снижающих коррозионную стойкость. При температурах ниже -50°C сплав сохраняет пластичность, что делает его пригодным для криогенных применений. Важно отметить, что в окислительных средах предельные рабочие температуры снижаются из-за ускоренного окисления.
В большинстве случаев термическая обработка после сварки не требуется. Благодаря ультранизкому содержанию углерода и оптимизированному составу, сварные соединения B-3 не подвержены сенсибилизации и образованию карбидов. Коррозионная стойкость сварного шва практически идентична основному металлу. Однако отжиг для снятия напряжений может быть целесообразен для крупных сварных конструкций или изделий, работающих под высокими нагрузками. Если проводится отжиг, рекомендуемая температура составляет 1075-1130°C с последующим быстрым охлаждением (не медленнее 55°C/мин до температуры ниже 650°C).
Срок службы оборудования из Hastelloy B-3 зависит от условий эксплуатации, но обычно составляет 15-25 лет и более при правильном проектировании и эксплуатации. В неокисляющих кислотных средах при правильно выбранных температурах и концентрациях сплав может служить всю проектную жизнь установки (25-30 лет). Ключевыми факторами долговечности являются: правильный выбор материала для конкретных условий, качество изготовления (особенно сварных соединений), регулярное техническое обслуживание и контроль за отсутствием контаминации железом или медью в рабочей среде.
Заключение
Hastelloy B-3 представляет собой вершину эволюции никель-молибденовых суперсплавов, объединяя в себе исключительную коррозионную стойкость в восстановительных средах с превосходными технологическими свойствами. Сплав успешно решает проблемы предыдущих поколений, обеспечивая отличную свариваемость, улучшенную обрабатываемость и стабильность свойств при длительной эксплуатации.
Благодаря уникальному сочетанию высокого содержания молибдена с тщательно сбалансированной системой легирования, Hastelloy B-3 остается непревзойденным материалом для применения в самых агрессивных химических средах. Его способность сохранять коррозионную стойкость в сварных соединениях без дополнительной термической обработки делает его идеальным выбором для сложного химического оборудования.
Компания "ОборонСпецСплав" предлагает полный ассортимент материалов из сплава Hastelloy B-3, включая листы, трубы, прутки, фитинги и сварочные материалы. Наши специалисты готовы оказать квалифицированную консультацию по выбору оптимального материала и технологии обработки для ваших конкретных задач, а также обеспечить поставку продукции в кратчайшие сроки.
Содержание статьи основано на официальной технической документации производителей сплава Hastelloy B-3, международных стандартах ASTM и ASME, а также обобщении практического опыта применения данного материала в различных отраслях промышленности. Технические характеристики и рекомендации подтверждены многолетним опытом специалистов компании "ОборонСпецСплав", специализирующихся на работе с высоколегированными никелевыми сплавами.
