AISI 304L: улучшенная коррозионная стойкость за счет низкого содержания углерода

AISI 304L представляет собой низкоуглеродистую версию популярнейшей аустенитной нержавеющей стали AISI 304. Обозначение "L" (Low carbon) указывает на пониженное содержание углерода - не более 0,03% против 0,08% в обычной марке 304. Это небольшое, но критически важное изменение состава обеспечивает превосходную стойкость к межкристаллитной коррозии без потери основных эксплуатационных характеристик.

Химический состав и структурные особенности

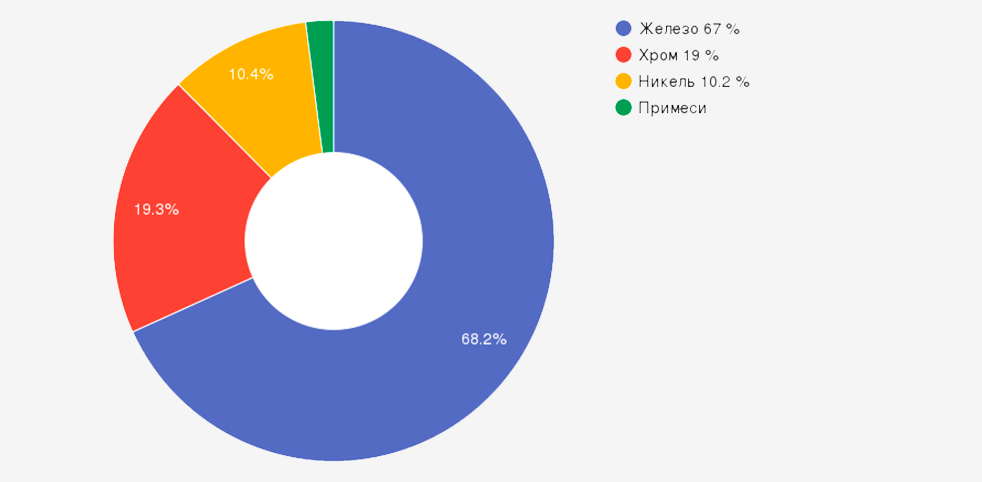

Состав AISI 304L практически идентичен AISI 304, за исключением содержания углерода:

Элемент	Содержание, %	Функция в структуре сплава
Железо (Fe)	около 67	Основа сплава, формирует металлическую матрицу
Хром (Cr)	17-19	Обеспечивает коррозионную стойкость через формирование пассивной пленки
Никель (Ni)	10,2-12,5	Стабилизирует аустенитную структуру, повышает коррозионную стойкость
Марганец (Mn)	≤2,0	Улучшает горячую обрабатываемость, стабилизирует аустенит
Кремний (Si)	≤0,8	Раскислитель, повышает жаростойкость
Углерод (C)	≤0,03	Минимизирован для предотвращения межкристаллитной коррозии
Фосфор (P)	≤0,035	Вредная примесь, строго ограничивается
Сера (S)	≤0,02	Снижает свариваемость, контролируется
Азот (N)	≤0,10	Может присутствовать для компенсации низкого углерода

Особенности аустенитной структуры

• Гранецентрированная кубическая решетка (ГЦК)
• Полностью аустенитная структура при комнатной температуре
• Отсутствие карбидных выделений по границам зерен
• Средний размер зерна: ASTM 6-8

Преимущества низкого углерода

• Отсутствие сенсибилизации при сварке
• Улучшенная стойкость к межкристаллитной коррозии
• Возможность эксплуатации в сенсибилизированном состоянии
• Повышенная пластичность и формуемость

Механические и физические свойства

AISI 304L обладает механическими характеристиками, аналогичными базовой марке 304:

• Предел прочности: 485-515 МПа
• Условный предел текучести: 170-220 МПа
• Относительное удлинение: 40-45%
• Твердость: 179 HB (до 210 HB)
• Ударная вязкость: 200-250 Дж/см²
• Модуль упругости: 193 ГПа
• Плотность: 7,93 г/см³
• Температура плавления: 1400-1450°C
• Теплопроводность: 16,2 Вт/(м·К)
• Коэффициент теплового расширения: 17,2×10⁻⁶/°C

Магнитные и специальные свойства

• Немагнитность в отожженном состоянии
• Временное намагничивание при холодной деформации
• Полная потеря магнитности после отжига
• Высокое сопротивление механическому воздействию

Коррозионная стойкость

Преимущество перед AISI 304

Основное преимущество AISI 304L заключается в улучшенной стойкости к межкристаллитной коррозии:

• Отсутствие карбидов хрома по границам зерен
• Сохранение коррозионной стойкости после термического воздействия
• Возможность сварки без риска сенсибилизации
• Длительная эксплуатация в диапазоне температур 425-815°C

Стойкость к различным средам

• Пищевые кислоты: отличная стойкость
• Органические растворители: превосходная стойкость
• Щелочные растворы: очень хорошая стойкость
• Хлоридные среды: умеренная стойкость
• Атмосферная коррозия: отличная стойкость

Применимость в различных условиях

Условия эксплуатации	AISI 304L	AISI 304
После сварки без отжига	Рекомендовано	Не рекомендовано
Температура 425-815°C	Стойкая	Риск коррозии
Пищевое производство	Отлично	Хорошо
Прочность при кручении	Высокая	Более высокая

Технологии обработки

Термическая обработка

• Закалка: 1050-1080°C с быстрым охлаждением в воде
• Отжиг: 1040-1100°C с последующим охлаждением
• Пассивация: электрохимическая или химическая
• Не подвергается упрочняющей термообработке

Сварка

AISI 304L обладает отличной свариваемостью без риска межкристаллитной коррозии:

• Аргонодуговая сварка (TIG): основной метод
• Сварка в защитных газах (MIG/MAG)
• Контактная точечная сварка
• Предварительный подогрев: не требуется
• Послесварочный отжиг: не обязателен

Рекомендации по сварке

• Присадочный материал: ER308L
• Защитный газ: Аргон или смесь Ar/He
• Межпроходная температура: до 200°C
• Очистка перед сваркой: обезжиривание, травление

Формовка и обработка давлением

• Холодная штамповка: отличная формуемость
• Глубокая вытяжка: минимальные ограничения
• Гибка: радиус 1,5t при комнатной температуре
• Холодная высадка: без предварительного подогрева

Формы поставки и изделия

Компания ОборонСпецСплав предлагает AISI 304L в различных формах и размерах:

• Листовые материалы:
  • Холоднокатаные листы: 0,3-6 мм
  • Горячекатаные листы: 3-100 мм
  • Различные виды отделки поверхности
• Трубопроводная продукция:
  • Бесшовные и сварные трубы
  • Санитарные трубы для пищевой промышленности
  • Профильные трубы различного сечения
• Сортовой прокат:
  • Круглый пруток: диаметр 5-300 мм
  • Квадратный профиль: 5×5 до 100×100 мм
  • Полосы и плоские заготовки
• Специальные изделия:
  • Фитинги и арматура
  • Крепежные элементы
  • Проволока различного диаметра

Промышленные применения

AISI 304L находит широкое применение в отраслях, где требуется сочетание коррозионной стойкости и технологичности:

Пищевая промышленность

• Оборудование для переработки молочных продуктов
• Емкости для ферментации и брожения
• Трубопроводы пищевых производств
• Столы и рабочие поверхности
• Оборудование для розлива напитков

Химическая промышленность

• Реакторы для органического синтеза
• Хранилища для кислот и щелочей
• Теплообменное оборудование
• Трубопроводы агрессивных сред

Фармацевтика и медицина

• Оборудование для производства лекарств
• Емкости для стерилизации
• Медицинские инструменты
• Системы водоподготовки

Автомобильная промышленность

• Выхлопные системы
• Топливные баки и системы
• Декоративные элементы
• Крепежные детали

Строительство

• Трубопроводы систем отопления
• Перила и ограждения
• Облицовочные панели
• Каркасы конструкций

Отечественные и зарубежные аналоги

Российские аналоги

• 03Х18Н11 - прямой аналог по ГОСТ 5632
• 06Х18Н11 - с несколько повышенным содержанием углерода
• 08Х18Н10 - стандартный вариант

Зарубежные аналоги

• SUS 304L (JIS) - японский стандарт
• 1.4307 (EN) - европейское обозначение
• S30403 (UNS) - расширенное американское обозначение
• 304L SS - общепринятое сокращение

Преимущества и особенности применения

Ключевые преимущества

• Превосходная стойкость к межкристаллитной коррозии
• Отличная свариваемость без дополнительной термообработки
• Возможность эксплуатации в широком диапазоне температур
• Повышенная пластичность и формуемость
• Соответствие требованиям пищевой безопасности
• Немагнитность в стандартных условиях

Рекомендации по применению

• Предпочтительна для сварных конструкций
• Оптимальна для пищевого и фармацевтического оборудования
• Рекомендуется для применений в температурном диапазоне 425-815°C
• Подходит для длительной эксплуатации без термообработки после сварки

Часто задаваемые вопросы (FAQ)

В чем основное отличие AISI 304L от AISI 304?

Пониженное содержание углерода (≤0,03% против ≤0,08%) обеспечивает лучшую стойкость к межкристаллитной коррозии и улучшает свариваемость без необходимости последующей термообработки.

Требуется ли отжиг после сварки AISI 304L?

Нет, благодаря низкому содержанию углерода, отжиг не требуется для восстановления коррозионной стойкости. Это основное преимущество 304L над обычной 304.

Можно ли использовать AISI 304L в пищевом производстве?

Да, сталь отлично подходит для пищевого оборудования благодаря повышенной коррозионной стойкости и безопасности для контакта с пищевыми продуктами.

Теряет ли сталь свойства при нагреве до 600°C?

AISI 304L может работать до 600°C без значительной потери свойств. В отличие от обычной 304, не происходит сенсибилизация в диапазоне 425-815°C.

Влияет ли низкое содержание углерода на прочность?

Незначительно. Прочностные характеристики практически идентичны AISI 304, при этом пластичность может быть даже выше.

Заключение

AISI 304L представляет собой улучшенную версию классической аустенитной нержавеющей стали, где минимальное содержание углерода обеспечивает максимальную коррозионную стойкость. Эта особенность делает сталь идеальным выбором для сварных конструкций и применений в температурном диапазоне, где обычная 304 может быть подвержена межкристаллитной коррозии.

Сочетание отличных коррозионных свойств, простоты сварки и пищевой безопасности делает AISI 304L предпочтительным материалом для многих современных промышленных применений. Правильный выбор между AISI 304 и 304L зависит от конкретных условий эксплуатации, при этом 304L является более универсальным решением для большинства задач.

Настоящая статья подготовлена с использованием международных стандартов ASTM, ГОСТ, технических спецификаций производителей, а также практического опыта применения низкоуглеродистых нержавеющих сталей специалистами компании "ОборонСпецСплав" в различных отраслях промышленности.
