AISI 316Ti: стабилизированная титаном нержавеющая сталь для высокотемпературных применений

AISI 316Ti представляет собой модификацию классической нержавеющей стали AISI 316, стабилизированную титаном, который предотвращает выделение карбидов хрома при высоких температурах. Эта особенность делает сталь идеальной для применений в условиях экстремальных температур, где сохранение коррозионной стойкости критически важно. Добавление титана в состав аустенитной нержавеющей стали гарантирует высокую структурную стабильность и технологическую эффективность при длительной эксплуатации.

Химический состав и микроструктура

Ключевой особенностью AISI 316Ti является присутствие титана, который выполняет важную роль стабилизатора структуры:

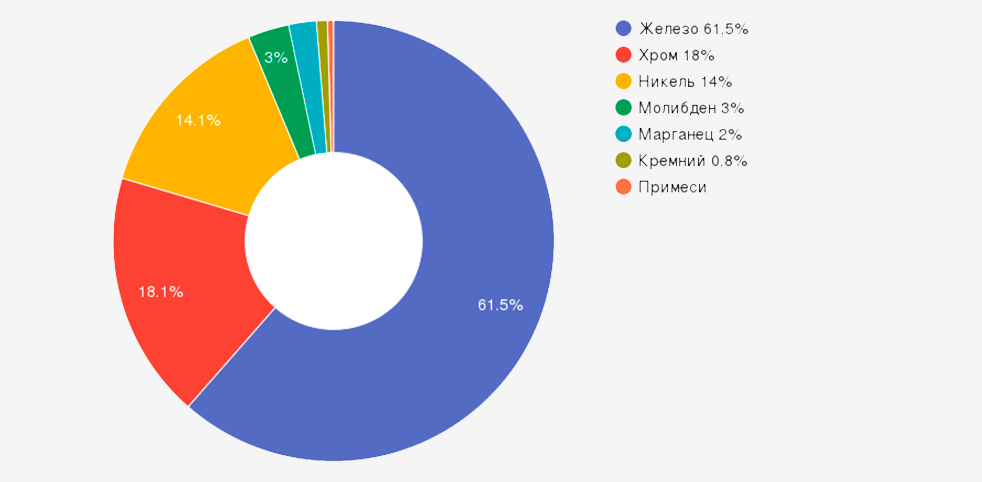

Элемент	Содержание, %	Функциональное назначение
Хром (Cr)	16-18	Обеспечивает коррозионную стойкость, формирует защитную пленку Cr₂O₃
Никель (Ni)	12-14	Стабилизирует аустенитную структуру, повышает пластичность
Молибден (Mo)	2-3	Улучшает стойкость к питтинговой коррозии и хлоридам
Титан (Ti)	0,5-0,7	Связывает углерод, предотвращая сенсибилизацию, формирует TiC
Марганец (Mn)	≤2,0	Улучшает обрабатываемость, стабилизирует аустенит
Кремний (Si)	≤0,8	Повышает жаростойкость и текучесть при литье
Углерод (C)	≤0,1	Формирует карбиды титана, а не хрома
Медь (Cu)	≤0,3	Улучшает коррозионную стойкость в некоторых средах
Фосфор (P)	≤0,035	Вредная примесь, строго контролируется
Сера (S)	≤0,02	Вредная примесь, снижает коррозионную стойкость
Железо (Fe)	основа (61-65)	Основа сплава, формирует металлическую матрицу

Микроструктурные особенности

• Гранецентрированная кубическая решетка аустенита
• Наличие мелкодисперсных карбидов титана (TiC)
• Отсутствие выделения карбидов хрома по границам зерен
• Стабильная аустенитная структура в широком температурном диапазоне
• Размер зерна: ASTM 5-7 (в зависимости от термообработки)

Механизм стабилизации титаном

Титан играет ключевую роль в предотвращении сенсибилизации стали:

• Формула стабилизации: Ti ≥ 5×(C%)
• Образование карбидов титана (TiC) вместо карбидов хрома (Cr₂₃C₆)
• Сохранение хрома в твердом растворе для защиты от коррозии
• Предотвращение обеднения приграничных зон по хрому
• Устранение риска межкристаллитной коррозии после нагрева

Механические и физические свойства

AISI 316Ti демонстрирует выдающиеся технические характеристики:

• Предел прочности: 600-650 МПа
• Предел текучести: 300-320 МПа
• Относительное удлинение: 40-45%
• Твердость: 200 HB
• Ударная вязкость: 150-180 Дж/см²
• Модуль упругости: 193 ГПа
• Плотность: 7,95 г/см³
• Температура плавления: 1370-1400°C
• Теплопроводность: 15,8 Вт/(м·К)
• Коэффициент теплового расширения: 16,5×10⁻⁶/°C

Высокотемпературные свойства

• Рабочая температура: до 800°C длительно
• Сохранение прочности при нагреве до 600°C
• Стойкость к окислению до 850°C
• Устойчивость к высокотемпературной ползучести
• Сохранение микроструктуры при термоциклировании

Особые характеристики

• Немагнитность в отожженном состоянии
• Химическая инертность и биосовместимость
• Высокая прокаливаемость
• Улучшенная обрабатываемость по сравнению с AISI 316
• Превосходная устойчивость к термическим напряжениям

Термическая обработка и технологии обработки

Режимы термообработки

• Температура закалки: 1050-1100°C
• Охлаждение: быстрое в воде или на воздухе
• Стабилизирующий отжиг: 850-900°C с замедленным охлаждением
• Снятие напряжений: 600-650°C
• Пассивация: в растворе азотной кислоты или электрохимическая

Технологичность при сварке

Благодаря стабилизации титаном, AISI 316Ti обладает превосходной свариваемостью:

• Отсутствие необходимости в предварительном подогреве
• Минимальный риск горячих трещин
• Устойчивость к межкристаллитной коррозии после сварки
• Возможность работы в диапазоне 400-800°C без потери свойств
• Не требуется послесварочная термообработка

Методы сварки

• Аргонодуговая сварка (TIG/GTAW): основной метод
• Сварка плавящимся электродом (MIG/GMAW)
• Плазменная сварка
• Электронно-лучевая и лазерная сварка
• Контактная точечная сварка

Обработка давлением

• Горячая ковка: 900-1150°C
• Горячая прокатка: 950-1100°C
• Холодная деформация: до 40% без промежуточного отжига
• Гибка: минимальный радиус 1,5t
• Глубокая вытяжка: хорошая формуемость

Коррозионная стойкость

Особенности коррозионной стойкости

AISI 316Ti демонстрирует превосходные антикоррозийные свойства:

• Устойчивость к межкристаллитной коррозии при нагреве до 800°C
• Отличная стойкость к питтинговой коррозии благодаря молибдену
• Повышенная стойкость к хлоридным средам
• Сопротивление коррозии под напряжением
• Сохранение коррозионных свойств после сварки

Стойкость к различным средам

• Кислоты: хорошая стойкость к органическим и разбавленным неорганическим кислотам
• Щелочи: отличная стойкость во всем диапазоне концентраций
• Хлоридсодержащие среды: повышенная стойкость (благодаря Mo)
• Радиоактивные элементы: превосходная стойкость
• Пищевые среды: полная инертность

Высокотемпературная стойкость

Температурный диапазон	AISI 316Ti	AISI 316	AISI 316L
400-500°C	Отличная стойкость	Риск сенсибилизации	Хорошая стойкость
500-650°C	Стабильная структура	Высокий риск МКК	Умеренный риск МКК
650-800°C	Сохранение свойств	Не рекомендуется	Ограниченное применение
Сварка без термообработки	Допустимо	Не рекомендуется	Допустимо

Формы поставки и изделия

Компания ОборонСпецСплав предлагает AISI 316Ti в различных формах:

Листовой прокат

• Холоднокатаные листы: 0,4-6 мм
• Горячекатаные листы: 3-100 мм
• Плиты: до 150 мм
• Полосы и ленты: 0,1-10 мм толщиной

Сортовой прокат

• Круглые прутки: диаметр 5-250 мм
• Квадратные профили: 5×5 до 100×100 мм
• Шестигранники и полосы
• Проволока: диаметр 0,5-12 мм

Трубная продукция

• Бесшовные трубы: диаметр 10-300 мм
• Сварные трубы: диаметр 8-500 мм
• Тонкостенные трубы
• Профильные трубы

Фитинги и крепеж

• Фланцы и соединительные элементы
• Отводы, тройники, переходники
• Крепежные изделия: болты, гайки, шайбы
• Сетки и фильтрующие элементы

Промышленные применения

Благодаря своим свойствам, AISI 316Ti находит широкое применение в разных отраслях:

Химическая промышленность

• Реакторы для высокотемпературных процессов
• Теплообменное оборудование
• Емкости для агрессивных сред
• Трубопроводы для транспортировки химикатов
• Колонны ректификации и абсорбции

Нефтяная промышленность

• Оборудование нефтеперерабатывающих заводов
• Высокотемпературные теплообменники
• Катализаторные системы
• Трубопроводы для нефтепродуктов
• Резервуары для хранения

Фармацевтика

• Реакторы синтеза фармацевтических субстанций
• Оборудование для стерилизации
• Ферментеры и биореакторы
• Трубопроводы высокой чистоты
• Емкости для хранения растворов

Пищевая промышленность

• Оборудование для термической обработки
• Ферментационные установки
• Трубопроводы пищевых сред
• Резервуары для хранения
• Пастеризаторы и стерилизаторы

Горнодобывающая и строительная промышленность

• Шахтное оборудование
• Конструкции для агрессивных сред
• Элементы вентиляционных систем
• Резервуары и трубопроводы
• Крепежные элементы высокой надежности

Отечественные и зарубежные аналоги

Российские аналоги

• 08Х17Н13М2Т - наиболее близкий аналог
• 10Х17Н13М2Т - с повышенным содержанием углерода
• 12Х18Н10Т - с другим соотношением легирующих элементов

Зарубежные аналоги

• 1.4571 (EN) - европейское обозначение
• X6CrNiMoTi17-12-2 - по евронормам
• S31635 (UNS) - американская система обозначений
• SUS 316Ti (JIS) - японский стандарт

Преимущества и особенности применения

Ключевые преимущества

• Превосходная устойчивость к сенсибилизации при нагреве
• Возможность эксплуатации в диапазоне температур 400-800°C
• Отличная свариваемость без послесварочной термообработки
• Высокая коррозионная стойкость в агрессивных средах
• Улучшенная прокаливаемость и обрабатываемость
• Устойчивость к термоциклам и термическим напряжениям

Сравнение с аналогами

• По сравнению с AISI 316: лучшая коррозионная стойкость при высоких температурах
• По сравнению с AISI 316L: возможность использования при более высоких температурах
• По сравнению с AISI 321: повышенная стойкость к хлоридам благодаря молибдену

Часто задаваемые вопросы (FAQ)

Почему в AISI 316Ti используется титан, а не низкое содержание углерода, как в AISI 316L?

Титановая стабилизация обеспечивает более эффективную защиту от межкристаллитной коррозии при высоких температурах (выше 500°C). AISI 316L хорошо работает при умеренных температурах, но при длительном нагреве AISI 316Ti имеет преимущество.

Можно ли использовать AISI 316Ti для оборудования, работающего в контакте с радиоактивными материалами?

Да, благодаря высокой коррозионной стойкости и структурной стабильности, AISI 316Ti часто применяется в атомной промышленности для оборудования, имеющего контакт с радиоактивными элементами.

Требуется ли специальная термообработка после сварки AISI 316Ti?

В большинстве случаев нет. Титан эффективно связывает углерод, предотвращая образование карбидов хрома в зоне термического влияния. Однако для особо ответственных конструкций может быть рекомендован стабилизирующий отжиг.

Можно ли использовать AISI 316Ti в условиях циклического нагрева и охлаждения?

Да, это одно из ключевых преимуществ данной стали. Благодаря стабилизации титаном, она сохраняет свои свойства при многократных циклах нагрева и охлаждения без риска сенсибилизации.

В чем отличие AISI 316Ti от AISI 321?

Обе стали стабилизированы титаном, но AISI 316Ti дополнительно содержит молибден (2-3%), который значительно повышает стойкость к питтинговой коррозии и коррозии в хлоридсодержащих средах.

Заключение

AISI 316Ti представляет собой высокоэффективный конструкционный материал, объединяющий лучшие свойства молибденсодержащих нержавеющих сталей с преимуществами титановой стабилизации. Этот сплав идеально подходит для оборудования, эксплуатируемого при высоких температурах в агрессивных средах, где требуется гарантированное сохранение коррозионной стойкости.

Благодаря превосходной устойчивости к сенсибилизации, отличной свариваемости и стабильности структуры, AISI 316Ti становится оптимальным выбором для ответственных применений в химической, нефтяной, фармацевтической и пищевой промышленности. Правильный выбор технологии обработки и соблюдение рекомендаций по эксплуатации обеспечивают максимальную эффективность и долговечность изделий из этой высокотехнологичной стали.

Материал подготовлен на основе международных стандартов ASTM, ISO, DIN, отечественных ГОСТов, технических спецификаций производителей, а также практического опыта применения титаностабилизированных нержавеющих сталей специалистами компании "ОборонСпецСплав" в различных отраслях промышленности.
