Титан ПТ-7М: характеристики, свойства и применение высокопластичного сплава
Титановый сплав ПТ-7М представляет собой малолегированный деформируемый материал, относящийся к α-классу титановых сплавов. Этот сплав специально разработан для применения в морских условиях и отличается исключительной пластичностью, превосходной коррозионной стойкостью и хорошей свариваемостью.
Благодаря уникальному сочетанию свойств, сплав ПТ-7М стал незаменимым материалом для изготовления труб и тонкостенных сварных конструкций, работающих в агрессивных средах, особенно в условиях морской воды.
Расшифровка маркировки ПТ-7М
Маркировка титанового сплава ПТ-7М имеет четкую структуру, отражающую его происхождение и назначение:
- П – указывает на разработку сплава ЦНИИ конструкционных материалов «Прометей», ведущим российским научно-исследовательским институтом в области материаловедения для судостроения;
- Т – обозначает, что основой сплава является титан;
- 7 – порядковый номер сплава в серии титановых сплавов для морского применения;
- М – модифицированный, указывает на то, что данный сплав является улучшенной версией базового сплава ПТ-7.
Такая система маркировки позволяет специалистам быстро идентифицировать происхождение и основное назначение материала – применение в морских условиях.
Химический состав титана ПТ-7М

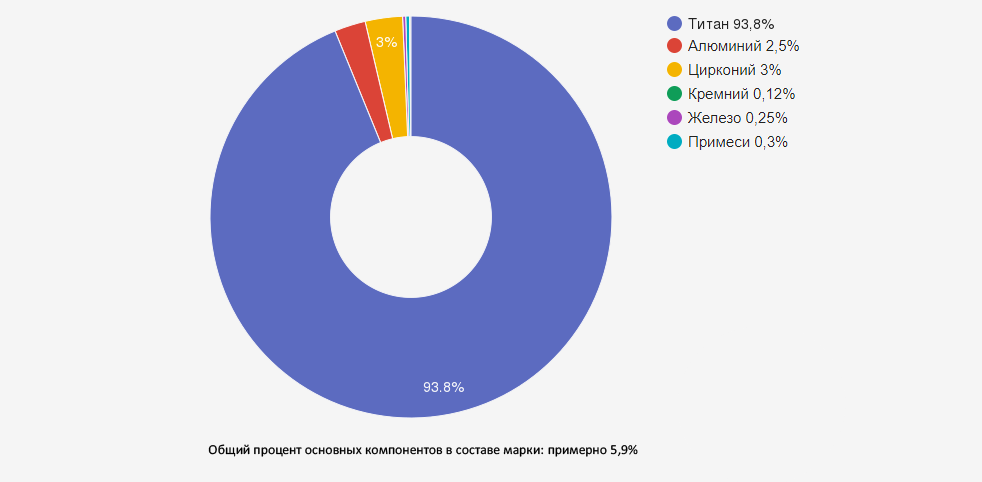

Химический состав сплава ПТ-7М регламентируется ГОСТ 19807-91 и характеризуется минимальным содержанием легирующих элементов при строгом контроле примесей. Основой сплава является титан с содержанием от 93,534% до 96,2%.
| Элемент | Содержание, % | Влияние на свойства |
|---|---|---|
| Титан (Ti) | 93,534 - 96,2 | Основа сплава |
| Алюминий (Al) | 1,8 - 2,5 | Повышает прочность и жаропрочность, в ограниченном количестве для сохранения пластичности |
| Цирконий (Zr) | 2,0 - 3,0 | Улучшает коррозионную стойкость, особенно в морской воде |
| Железо (Fe) | до 0,25 | Контролируется как примесь |
| Кремний (Si) | до 0,12 | Контролируется как примесь |
| Углерод (C) | до 0,1 | Контролируется как примесь |
| Кислород (O) | до 0,15 | Примесь внедрения, ограничивается для сохранения пластичности |
| Азот (N) | до 0,04 | Примесь внедрения, контролируется для обеспечения качества |
| Водород (H) | до 0,006 | Строго лимитируется для предотвращения водородной хрупкости |
| Прочие примеси | до 0,3 | Суммарное содержание всех остальных примесей |
Умеренное содержание алюминия (1,8-2,5%) обеспечивает некоторое повышение прочности при сохранении высокой пластичности, а значительное количество циркония (2,0-3,0%) существенно улучшает коррозионную стойкость сплава, особенно в морской воде и других хлоридсодержащих средах.
Особо строгие ограничения на содержание водорода (до 0,006%) – ниже, чем у большинства других титановых сплавов – обеспечивают повышенную стойкость к водородной хрупкости, что критически важно для применений в морской воде.
Механические свойства титана ПТ-7М
Титановый сплав ПТ-7М имеет относительно невысокие прочностные характеристики, но отличается исключительной пластичностью и вязкостью, что обеспечивает его превосходную технологичность.
| Свойство | Значение | Условия |
|---|---|---|
| Предел прочности (σв) | 500-700 МПа | При комнатной температуре |
| Предел текучести (σт) | 400-600 МПа | При комнатной температуре |
| Относительное удлинение (δ) | 20-25% | При комнатной температуре |
| Относительное сужение (ψ) | 45-55% | При комнатной температуре |
| Модуль упругости (E) | ~105 ГПа | При комнатной температуре |
| Твердость | 150-190 HB | После отжига |
| Плотность | ~4,52 г/см³ | - |
| Ударная вязкость (KCU) | 800-1000 кДж/м² | При комнатной температуре |
| Предел выносливости | 250-300 МПа | При 10⁷ циклов |
Высокие показатели пластичности (δ = 20-25%, ψ = 45-55%) и ударной вязкости (800-1000 кДж/м²) обеспечивают превосходное сопротивление хрупкому разрушению и усталостным нагрузкам, что делает сплав ПТ-7М особенно ценным для применений, требующих высокой надежности в течение длительного срока эксплуатации.
Технологические свойства
Титановый сплав ПТ-7М обладает исключительными технологическими характеристиками, которые определяют области его применения и методы обработки.
Деформируемость
Сплав ПТ-7М демонстрирует превосходную деформируемость как в горячем, так и в холодном состояниях. Благодаря низкому содержанию алюминия и оптимальному легированию цирконием, он сохраняет высокую пластичность даже при комнатной температуре, что позволяет осуществлять холодную прокатку и волочение с большими степенями деформации. Это особенно важно при производстве тонкостенных труб и других изделий сложной формы.
При горячей деформации оптимальный температурный интервал составляет 800-950°C. В этом диапазоне материал проявляет максимальную пластичность, что обеспечивает получение продукции с высоким качеством поверхности и внутренней структуры.
Свариваемость
ПТ-7М характеризуется превосходной свариваемостью без ограничений. Сварка может производиться без предварительного подогрева и последующей термической обработки, что существенно упрощает технологический процесс изготовления сварных конструкций и снижает их себестоимость.
Для сплава ПТ-7М применимы различные методы сварки:
- Аргонодуговая сварка;
- Электронно-лучевая сварка;
- Контактная сварка;
- Лазерная сварка;
- Сварка трением.
При любом методе сварки необходимо обеспечить надежную защиту зоны сварки от атмосферных газов (кислорода, азота, водорода) для предотвращения охрупчивания материала.
Обрабатываемость резанием
Механическая обработка сплава ПТ-7М имеет свои особенности, обусловленные его физико-механическими свойствами. Для эффективной обработки рекомендуется использование твердосплавного инструмента, пониженных скоростей резания и интенсивного охлаждения. Относительно невысокая прочность сплава облегчает процесс резания по сравнению с более высоколегированными титановыми сплавами.
Коррозионная стойкость
Титановый сплав ПТ-7М обладает исключительной коррозионной стойкостью, что является одним из его основных преимуществ и определяет основные области применения. Эта характеристика обусловлена как свойствами титана как основы сплава, так и оптимальным легированием цирконием, который существенно повышает устойчивость к коррозии в хлоридсодержащих средах.
Сплав ПТ-7М демонстрирует превосходную устойчивость к:
- Морской воде и морской атмосфере;
- Хлоридсодержащим растворам различной концентрации;
- Растворам большинства органических и неорганических кислот;
- Щелочным средам;
- Окислительным средам;
- Влажному хлору и другим галогенсодержащим средам.
Особенно высокая коррозионная стойкость наблюдается в морской воде и других хлоридсодержащих растворах, где многие конструкционные материалы, включая нержавеющие стали, подвержены питтинговой и щелевой коррозии. Сплав ПТ-7М практически не подвержен этим видам коррозии, что обеспечивает длительный срок службы изделий в морских условиях.
Сочетание высокой коррозионной стойкости с превосходной технологичностью делает сплав ПТ-7М идеальным материалом для изготовления трубопроводов, теплообменников и других изделий, эксплуатируемых в контакте с морской водой и другими агрессивными средами.
Производство труб из сплава ПТ-7М
Одним из основных применений сплава ПТ-7М является производство труб различного назначения. Благодаря высокой пластичности материала возможно изготовление тонкостенных труб с высоким качеством поверхности и точными геометрическими размерами.
Существует несколько основных технологий производства труб из сплава ПТ-7М:
Горячекатаные трубы
Процесс включает нагрев заготовки до температуры 800-950°C и прокатку на трубопрокатных станах. Этот метод позволяет получать трубы большого диаметра с относительно толстыми стенками.
Горячепрессованные трубы
Технология основана на прессовании нагретой заготовки через матрицу на гидравлических прессах. Метод обеспечивает получение труб с высоким качеством внутренней поверхности и однородной структурой.
Холоднодеформированные трубы
Производятся путем холодного волочения труб, полученных горячей деформацией, через волочильные фильеры. Этот метод позволяет получать трубы с тонкими стенками, точными размерами и высоким качеством поверхности.
Высокая пластичность сплава ПТ-7М при комнатной температуре делает возможным достижение значительных степеней деформации при холодном волочении, что позволяет получать тонкостенные трубы (с отношением толщины стенки к диаметру менее 0,05) при сохранении высокого качества продукции.
Трубы из сплава ПТ-7М находят широкое применение в системах охлаждения морских судов, опреснительных установках, теплообменниках и других ответственных узлах, работающих в контакте с морской водой.
Области применения
Уникальное сочетание свойств титанового сплава ПТ-7М определяет основные области его применения:
Морская техника и судостроение
- Системы охлаждения морских судов;
- Теплообменники забортной воды;
- Трубопроводы морской воды;
- Конденсаторы паровых турбин;
- Насосы и арматура для морской воды;
- Опреснительные установки.
Химическая промышленность
- Трубопроводы для агрессивных сред;
- Теплообменники;
- Реакторы;
- Фильтры и сепараторы;
- Насосное оборудование.
Машиностроение
- Элементы гидравлических систем;
- Детали, работающие при высоких удельных нагрузках;
- Компоненты с высокими требованиями к сопротивлению усталостному разрушению;
- Тонкостенные детали сложной конфигурации.
Приборостроение
- Корпусные детали приборов морского исполнения;
- Элементы измерительных систем;
- Компоненты навигационного оборудования.
Инструментальная промышленность
- Специальный инструмент для работы в агрессивных средах;
- Оснастка для химической промышленности;
- Компоненты измерительных инструментов.
Особую ценность сплав ПТ-7М представляет для применений, где требуется сочетание высокой коррозионной стойкости в морской воде с технологичностью изготовления и высоким сопротивлением усталостному и хрупкому разрушению.
Формы поставки
Компания "ОборонСпецСплав" предлагает различные формы поставки титанового сплава ПТ-7М, соответствующие требованиям ГОСТ и обеспечивающие оптимальные исходные характеристики для дальнейшей обработки:
| Форма поставки | Описание | Особенности применения |
|---|---|---|
| Титановые трубы ПТ-7М | Полое изделие цилиндрической формы, изготавливаемое для прокладки трубопроводов | Используются в системах, работающих с морской водой и другими агрессивными средами |
| Титановый пруток ПТ-7М | Изделие, имеющее высокопрочные и антикоррозионные свойства | Применяется для изготовления деталей методом механической обработки |
| Титановый слиток ПТ-7М | Заготовка, которую переплавляют для изготовления деталей и полуфабрикатов | Служит исходным материалом для производства различных видов продукции |
| Титановый лист ПТ-7М | Плоский прокат различной толщины | Используется для изготовления деталей методом штамповки |
| Титановая плита ПТ-7М | Толстолистовой прокат значительной толщины | Применяется для производства крупногабаритных деталей |
| Титановая фольга ПТ-7М | Тонколистовой материал толщиной до 0,2 мм | Используется для изготовления тонкостенных деталей сложной формы |
| Титановая проволока ПТ-7М | Длинномерное изделие малого сечения | Применяется для сварки и изготовления пружин |
| Титановые поковки ПТ-7М | Заготовки, полученные методом ковки | Используются для изготовления сложных деталей ответственного назначения |
Все полуфабрикаты из титанового сплава ПТ-7М поставляются с сертификатами качества, подтверждающими их соответствие требованиям ГОСТ 19807-91 и гарантирующими заявленные характеристики.
Преимущества и особенности
Преимущества сплава ПТ-7М:
- Исключительная коррозионная стойкость в морской воде и других хлоридсодержащих средах;
- Высокая пластичность, позволяющая изготавливать тонкостенные детали сложной формы;
- Превосходная деформируемость как в горячем, так и в холодном состояниях;
- Отличная свариваемость без необходимости предварительного подогрева и последующей термической обработки;
- Высокое сопротивление усталостному и хрупкому разрушению;
- Низкое содержание водорода, обеспечивающее повышенную стойкость к водородной хрупкости;
- Стабильность свойств в широком диапазоне температур;
- Биосовместимость и экологическая безопасность.
Особенности и ограничения:
- Относительно невысокие прочностные характеристики по сравнению с более высоколегированными титановыми сплавами;
- Необходимость защиты от газонасыщения при сварке и термической обработке;
- Относительно высокая стоимость по сравнению с конструкционными сталями;
- Технологические сложности при механической обработке, связанные с физическими свойствами титана (низкая теплопроводность, высокая химическая активность);
- Ограниченный температурный диапазон длительной эксплуатации.
Правильный учет указанных особенностей при проектировании и изготовлении деталей из титанового сплава ПТ-7М позволяет максимально использовать его преимущества и минимизировать влияние ограничений.
Вопросы и ответы (FAQ)
Сплав ПТ-7М имеет ряд существенных преимуществ перед нержавеющими сталями при эксплуатации в морской воде. Во-первых, он обладает исключительной коррозионной стойкостью в хлоридсодержащих средах, в то время как даже высоколегированные нержавеющие стали подвержены питтинговой и щелевой коррозии в морской воде. Во-вторых, сплав ПТ-7М имеет более высокую удельную прочность (отношение прочности к плотности), что позволяет снизить вес конструкций при сохранении их несущей способности. В-третьих, титановый сплав практически не подвержен биообрастанию, что особенно важно для теплообменников и трубопроводов морской воды. В-четвертых, он обладает более высоким сопротивлением эрозионной коррозии при высоких скоростях потока, что увеличивает срок службы трубопроводов. Наконец, сплав ПТ-7М демонстрирует исключительную стойкость к коррозионному растрескиванию под напряжением, что обеспечивает высокую надежность конструкций в течение всего срока эксплуатации. Эти преимущества делают его идеальным материалом для критически важных компонентов морских систем, несмотря на более высокую начальную стоимость по сравнению с нержавеющими сталями, которая компенсируется увеличенным сроком службы и сниженными затратами на техническое обслуживание.
Цирконий является ключевым легирующим элементом в сплаве ПТ-7М, содержание которого составляет 2,0-3,0%. Его роль многогранна и во многом определяет уникальные свойства этого материала. Прежде всего, цирконий существенно повышает коррозионную стойкость титана в агрессивных средах, особенно в хлоридсодержащих растворах, включая морскую воду. Этот эффект достигается благодаря модификации структуры и свойств защитной оксидной пленки на поверхности материала, делая ее более стабильной и устойчивой к разрушению. Кроме того, цирконий способствует измельчению зерна в микроструктуре сплава, что положительно влияет на механические свойства: повышает пластичность, ударную вязкость и сопротивление усталостному разрушению. Также цирконий улучшает технологичность сплава, повышая его деформируемость как в горячем, так и в холодном состояниях, что особенно важно при производстве тонкостенных труб и других изделий сложной формы. Еще одним важным эффектом является повышение сопротивления высокотемпературной ползучести, что расширяет температурный диапазон применения сплава. Наконец, цирконий способствует снижению склонности к водородной хрупкости, что критически важно для материалов, эксплуатируемых в контакте с водой и водными растворами.
Производство тонкостенных труб из сплава ПТ-7М имеет ряд технологических особенностей, обусловленных свойствами материала и требованиями к качеству готовой продукции. Процесс обычно включает несколько этапов. Начинается он с получения горячепрессованной или горячекатаной трубной заготовки, которая затем подвергается холодной деформации методом прокатки на станах холодной прокатки труб (ХПТ) или волочения через фильеры. Благодаря высокой пластичности сплава ПТ-7М при комнатной температуре, возможно достижение значительных степеней деформации за один проход (до 60-70%), что повышает производительность процесса. После каждого прохода холодной деформации проводится промежуточный отжиг для восстановления пластичности материала. Отжиг осуществляется в вакуумных печах или печах с защитной атмосферой при температуре 600-650°C с выдержкой 1-2 часа. Особое внимание уделяется контролю качества поверхности труб, так как даже незначительные дефекты могут стать причиной преждевременного разрушения при эксплуатации. Финишная операция включает химическую или электрохимическую полировку внутренней и наружной поверхностей для удаления дефектного слоя и повышения коррозионной стойкости. Строгий контроль геометрических размеров и качества поверхности на всех этапах производства обеспечивает получение высококачественных тонкостенных труб с отношением толщины стенки к диаметру до 0,01 (при диаметре 10-25 мм).
Эксплуатация изделий из сплава ПТ-7М в морской воде имеет ряд особенностей, которые необходимо учитывать для обеспечения их надежной работы в течение длительного срока. Хотя сплав обладает исключительной коррозионной стойкостью в морской воде, некоторые факторы могут влиять на его поведение. Во-первых, при проектировании систем необходимо избегать создания застойных зон, где может накапливаться органический мусор и формироваться анаэробная среда, способствующая развитию сульфатредуцирующих бактерий. Во-вторых, следует минимизировать контакт титанового сплава с другими металлами во избежание гальванической коррозии (при этом титан обычно выступает как катод, а другой металл корродирует). В-третьих, при высоких скоростях потока (более 10-15 м/с) может наблюдаться эрозионная коррозия, особенно в зонах турбулентности, поэтому рекомендуется проектировать системы с плавными переходами и избегать резких изменений направления потока. В-четвертых, при температурах выше 70-80°C возрастает активность коррозионных процессов в морской воде, что следует учитывать при проектировании теплообменного оборудования. Наконец, хотя биообрастание титана значительно ниже, чем у других материалов, в некоторых условиях оно всё же может происходить, поэтому системы должны проектироваться с возможностью периодической механической или химической очистки. При соблюдении этих рекомендаций изделия из сплава ПТ-7М могут надежно эксплуатироваться в морской воде в течение 30-40 лет и более без существенной деградации свойств.
Содержание водорода в сплаве ПТ-7М ограничено особенно строго (до 0,006%, что ниже, чем у большинства других титановых сплавов) по нескольким причинам. Во-первых, основное применение этого сплава связано с морской водой, которая является потенциальным источником водорода в результате электрохимических реакций на поверхности металла. Во-вторых, сплав ПТ-7М относится к α-классу титановых сплавов, которые в целом более чувствительны к водородной хрупкости, чем (α+β)- или β-сплавы. В-третьих, многие изделия из этого сплава имеют тонкие стенки (особенно трубы), что делает их более уязвимыми к охрупчиванию даже при небольшом количестве водорода. В-четвертых, детали из ПТ-7М часто эксплуатируются при циклических нагрузках, когда даже незначительное количество гидридов может стать источником зарождения усталостных трещин. В-пятых, продолжительный срок службы изделий (20-40 лет и более) требует учета возможного накопления водорода в течение всего периода эксплуатации. Пониженное исходное содержание водорода создает своего рода "запас прочности" по этому параметру. Наконец, использование сплава в критически важных системах (например, теплообменниках ядерных установок морского базирования) требует обеспечения максимальной надежности и безопасности, что достигается, в том числе, строгим контролем содержания водорода. Таким образом, более строгое ограничение содержания водорода является важным фактором обеспечения длительной и надежной эксплуатации изделий из сплава ПТ-7М в специфических условиях морской среды.
Заключение
Титановый сплав ПТ-7М представляет собой уникальный материал, специально разработанный для применения в морских условиях. Благодаря оптимальному легированию алюминием и цирконием, он обладает превосходным сочетанием коррозионной стойкости, пластичности и технологичности, что делает его незаменимым для изготовления труб и других тонкостенных сварных конструкций, эксплуатируемых в контакте с морской водой и другими агрессивными средами.
Исключительная коррозионная стойкость в хлоридсодержащих средах, высокое сопротивление эрозионной коррозии и практически полное отсутствие биообрастания обеспечивают длительный срок службы изделий из сплава ПТ-7М в условиях, где большинство других конструкционных материалов быстро выходят из строя. При этом высокая технологичность и отличная свариваемость позволяют изготавливать из него детали сложной формы с минимальными затратами.
Компания "ОборонСпецСплав" предлагает широкий ассортимент полуфабрикатов из титанового сплава ПТ-7М, изготовленных в соответствии с требованиями ГОСТ 19807-91, и обеспечивает полную техническую поддержку при их использовании для решения конкретных задач в судостроении, химической промышленности, машиностроении и других отраслях.
Материалы для данной статьи подготовлены на основе требований ГОСТ 19807-91 и практического опыта специалистов компании "ОборонСпецСплав" в области производства и применения титановых сплавов для морских условий. В статье использованы данные многолетних исследований коррозионной стойкости и эксплуатационных характеристик сплава ПТ-7М в различных агрессивных средах.
