Титан марки ВТ16: свойства, характеристики и промышленное применение
Титан марки ВТ16 — высокопрочный термически упрочняемый (α+β)-сплав, широко применяемый в авиационной, космической и других высокотехнологичных отраслях промышленности. Компания "ОборонСпецСплав" предлагает полный ассортимент полуфабрикатов из титана ВТ16, соответствующих требованиям ОСТ1 190013-81. Этот сплав характеризуется повышенной пластичностью и технологичностью в сочетании с высокими показателями прочности, что делает его оптимальным выбором для производства крепежных элементов и ответственных деталей, работающих при температурах до 350°C.
Расшифровка маркировки и состав титана ВТ16
Маркировка ВТ16 имеет следующую расшифровку:
- В — разработан во Всероссийском научно-исследовательском институте Авиационных Материалов (ВИАМ)
- Т — титановый сплав
- 16 — порядковый номер разработки

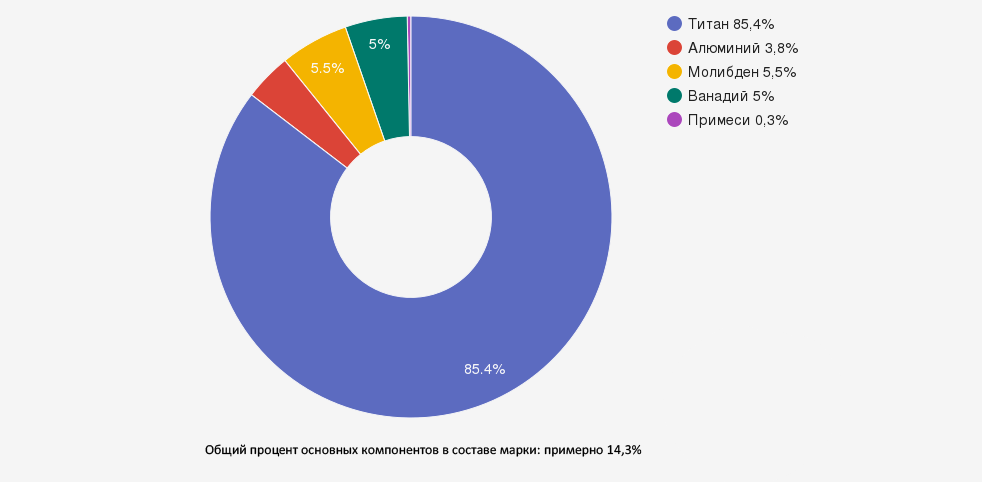

Химический состав по ОСТ1 190013-81
Химический состав титанового сплава ВТ16 регламентируется ОСТ1 190013-81 и ОСТ 1 90202-75. Сплав относится к категории (α+β)-сплавов с содержанием β-стабилизаторов свыше 5% (в эквиваленте по молибдену).
| Элемент | Содержание, % | Влияние на свойства |
|---|---|---|
| Титан (Ti) | 82,885-89,7 | Основа сплава |
| Алюминий (Al) | 1,8-3,8 | Стабилизирует α-фазу, снижает плотность, повышает прочность и жаропрочность |
| Молибден (Mo) | 4,5-6,5* | Стабилизирует β-фазу, улучшает прокаливаемость, повышает прочность и термическую стабильность |
| Ванадий (V) | 4,0-5,5 | Стабилизирует β-фазу, улучшает технологичность и термическую обрабатываемость |
| Кремний (Si) | 0,15-0,35 | Повышает жаропрочность и сопротивление ползучести |
| Железо (Fe) | ≤ 0,25 | Стабилизирует β-фазу, повышает прочность и технологичность |
| Цирконий (Zr) | ≤ 0,3 | Упрочняет α-фазу, повышает сопротивление ползучести |
| Кислород (O) | ≤ 0,15 | Повышает прочность, но снижает пластичность и вязкость |
| Углерод (C) | ≤ 0,1 | Повышает прочность, но снижает пластичность и свариваемость |
| Азот (N) | ≤ 0,05 | Повышает прочность, но снижает пластичность и вязкость |
| Водород (H) | ≤ 0,015 | Вредная примесь, вызывает водородную хрупкость |
* Допускается частичная замена молибдена вольфрамом не более 0,3%, при этом суммарное содержание молибдена и вольфрама не должно превышать верхней границы для молибдена (6,5%).
Суммарное содержание примесей в сплаве ВТ16 не превышает 0,3%, что обеспечивает стабильность его свойств и высокое качество изделий.
Физические и механические свойства титана ВТ16
Титановый сплав ВТ16 обладает комплексом ценных физико-механических характеристик, определяющих его широкое применение в различных отраслях промышленности:
Физические свойства
| Свойство | Значение |
|---|---|
| Плотность | 4,52-4,58 г/см³ |
| Температура плавления | 1640-1660°C |
| Теплопроводность (при 20°C) | 8,0-8,5 Вт/(м·°C) |
| Удельная теплоемкость (при 20°C) | 0,586 кДж/(кг·°C) |
| Температурный коэффициент линейного расширения (при 20-100°C) | 8,3·10⁻⁶ °C⁻¹ |
| Удельное электрическое сопротивление | 153-160·10⁻⁶ Ом·см |
| Модуль упругости | 110-115 ГПа |
Механические свойства
Механические свойства сплава ВТ16 зависят от его термической обработки и вида полуфабриката:
| Свойство | Отожженное состояние | Термически упрочненное состояние |
|---|---|---|
| Предел прочности при растяжении (σв) | 800-900 МПа | 1150-1300 МПа |
| Предел текучести (σт) | 750-850 МПа | 1100-1250 МПа |
| Относительное удлинение (δ) | 10-15% | 5-10% |
| Относительное сужение (ψ) | 30-40% | 20-30% |
| Ударная вязкость (KCU) | 0,3-0,5 МДж/м² | 0,2-0,4 МДж/м² |
| Твердость (HB) | 250-300 | 320-370 |
Технологические свойства
- Свариваемость — хорошая, сплав хорошо сваривается всеми видами сварки с высокой пластичностью сварного соединения после сварки
- Деформируемость — хорошая в горячем состоянии, возможна холодная деформация с небольшими степенями обжатия
- Обрабатываемость резанием — удовлетворительная, требует специальных режимов и инструментов
- Коррозионная стойкость — высокая в различных средах, включая морскую воду и многие химические реагенты
- Жаропрочность — сохраняет работоспособность при температурах до 350°C
Термическая обработка титана ВТ16
Титановый сплав ВТ16 может применяться как в отожженном, так и в термически упрочненном состоянии. Режимы термической обработки:
Отжиг
Отжиг применяется для снятия внутренних напряжений, повышения пластичности и улучшения обрабатываемости материала. Режимы отжига:
- Полный отжиг: нагрев до 750-780°C, выдержка 1-2 часа, охлаждение с печью
- Изотермический отжиг: нагрев до 780-800°C, выдержка 1 час, охлаждение до 500-550°C, выдержка 1-2 часа, охлаждение на воздухе
Термическое упрочнение
Для достижения максимальных прочностных характеристик сплав ВТ16 подвергается термическому упрочнению, включающему закалку и старение:
- Закалка: нагрев до 780-810°C, выдержка 0,5-1 час, охлаждение в воде или на воздухе
- Старение: нагрев до 500-550°C, выдержка 5-8 часов, охлаждение на воздухе
Такая обработка позволяет достичь оптимального сочетания прочности и пластичности для конкретных условий эксплуатации.
Термическая обработка сварных соединений
После сварки для снятия внутренних напряжений и восстановления свойств материала рекомендуется проводить отжиг:
- Нагрев до 650-700°C
- Выдержка 1-2 часа
- Охлаждение на воздухе
Особенностью сплава ВТ16 является высокая пластичность сварного соединения сразу после сварки, что упрощает технологический процесс изготовления сварных конструкций.
Особенности обработки титана ВТ16
Сплав ВТ16 характеризуется специфическими особенностями при различных видах обработки:
Горячая деформация
Титан ВТ16 хорошо деформируется в горячем состоянии при следующих температурах:
- Ковка и штамповка: 850-950°C с окончанием деформации при температуре не ниже 750°C
- Прокатка: 800-900°C
- Прессование: 850-900°C
После горячей деформации рекомендуется проводить отжиг для снятия внутренних напряжений и получения оптимальной структуры материала.
Холодная деформация
Холодная деформация сплава ВТ16 возможна с небольшими степенями обжатия (до 10-15%). Для более значительных деформаций рекомендуется использовать нагрев до 400-600°C (теплая деформация) или горячую деформацию при 800-900°C.
Обработка резанием
При обработке резанием титана ВТ16 необходимо учитывать следующие особенности:
- Использование твердосплавного инструмента с положительными передними углами
- Применение низких скоростей резания (20-40 м/мин)
- Обильное охлаждение для предотвращения перегрева и наводороживания
- Жесткое закрепление заготовки и инструмента для исключения вибраций
Сварка
Сплав ВТ16 обладает хорошей свариваемостью. Особенности процесса сварки:
- Тщательная очистка свариваемых поверхностей от загрязнений и оксидных пленок
- Использование инертной защитной атмосферы (аргон, гелий)
- Применение присадочной проволоки аналогичного состава или из сплава ВТ1-00
- Контроль параметров режима сварки для минимизации тепловложения
Важной особенностью сплава ВТ16 является высокая пластичность сварного соединения непосредственно после сварки, что является значительным преимуществом при изготовлении сварных конструкций.
Формы поставки титана ВТ16
Компания "ОборонСпецСплав" предлагает титан марки ВТ16 в различных формах поставки:
Титановый пруток ВТ16
Титановый пруток марки ВТ16 имеет круглую форму сплошного сечения. Производится путем холодной прокатки. Характеристики:
- Диаметр: от 4 до 200 мм (наиболее распространены прутки диаметром 4-20 мм)
- Длина: от 1000 до 6000 мм
- Состояние поставки: отожженное или термически упрочненное
Прутки из сплава ВТ16 с мелкозернистой и однородной структурой предназначены для изготовления деталей крепления (болтов, винтов, заклепок и других резьбовых деталей).
Титановый лист ВТ16
Титановый лист марки ВТ16, прокат в виде прямоугольного пласта имеющий толщину от 0,3 мм. Параметры:
- Толщина: от 0,3 до 10,0 мм
- Ширина: от 500 до 2000 мм
- Длина: от 1000 до 6000 мм
- Состояние поставки: отожженное или термически упрочненное
Титановый круг ВТ16
Титановый круг марки ВТ16, или пруток, обладающий большим диаметром. Высокопрочен, благодаря чему широко используется в машиностроении. Характеристики:
- Диаметр: от 20 до 200 мм
- Длина: от 1000 до 6000 мм
- Состояние поставки: отожженное или термически упрочненное
Титановый слиток ВТ16
Титановый слиток марки ВТ16, заготовка которая впоследствии переплавляется и из нее производят детали различного назначения. Параметры:
- Диаметр: от 200 до 800 мм
- Длина: от 500 до 2000 мм
- Масса: от 100 до 5000 кг
Титановый шестигранник ВТ16
Титановый шестигранник марки ВТ16, изделие немерной длины, которое отличается высокой прочностью. Характеристики:
- Размер "под ключ": от 8 до 60 мм
- Длина: от 1000 до 6000 мм
- Состояние поставки: отожженное или термически упрочненное
Титановая проволока ВТ16
Титановая проволока марки ВТ16, изделие круглого сечения, используемое для производства ограждений и сеток. Параметры:
- Диаметр: от 0,5 до 4,0 мм
- Состояние поставки: отожженное или нагартованное
- Вид поставки: в бухтах или на катушках
Области применения титана ВТ16
Благодаря своим уникальным свойствам титановый сплав ВТ16 широко применяется в различных отраслях промышленности:
Авиационная промышленность
- Изготовление крепежных элементов (болтов, винтов, заклепок)
- Производство силовых элементов самолетных конструкций, работающих при температурах до 350°C
- Изготовление деталей шасси
- Производство элементов двигателей
Космическая техника
- Крепежные элементы для силовых узлов космических аппаратов
- Детали систем крепления и соединительные элементы
- Компоненты ракетных двигателей
Судостроение
- Крепежные детали для судов и подводных лодок
- Элементы силовых конструкций
- Детали, работающие в морской воде
Общее машиностроение
- Высоконагруженные резьбовые соединения
- Детали, работающие в условиях повышенных температур и агрессивных сред
- Элементы конструкций с высокими требованиями к прочности и малой массе
Медицинская техника
- Ортопедические имплантаты
- Крепежные элементы для медицинских устройств
- Хирургические инструменты
Спортивный инвентарь
- Крепежные элементы для высококачественного спортивного инвентаря
- Детали велосипедов и мотоциклов
- Компоненты спортивного оборудования
Преимущества и недостатки титана ВТ16
Преимущества
- Высокая прочность, особенно в термически упрочненном состоянии
- Хорошая пластичность сварного соединения после сварки
- Высокая усталостная прочность
- Коррозионная стойкость в различных средах
- Возможность термического упрочнения для достижения различных уровней прочности
- Сохранение работоспособности при температурах до 350°C
- Малая плотность, обеспечивающая высокую удельную прочность
Недостатки
- Более высокая стоимость по сравнению с конструкционными сталями
- Сложность обработки резанием (требует специальных режимов и инструментов)
- Повышенные требования к условиям термической обработки
- Ограниченная холодная деформируемость
- Необходимость защитной атмосферы при сварке и термической обработке
- Возможность водородной хрупкости при неправильном хранении или обработке
Сравнение титана ВТ16 с другими титановыми сплавами
| Характеристика | ВТ16 | ВТ14 | ВТ6 | ВТ22 |
|---|---|---|---|---|
| Тип сплава | (α+β) | Псевдо-α, (α+β) | (α+β) | (α+β), высоколегированный |
| Главные легирующие элементы | Al, Mo, V, Si | Al, Mo, V | Al, V | Al, Mo, V, Cr, Fe |
| Содержание Al, % | 1,8-3,8 | 3,5-6,3 | 5,3-6,8 | 4,4-5,7 |
| Предел прочности (термически упрочненное состояние), МПа | 1150-1300 | 1000-1250 | 1000-1100 | 1200-1400 |
| Пластичность сварного соединения | Высокая | Удовлетворительная | Хорошая | Низкая |
| Термическое упрочнение | Эффективное | Эффективное | Умеренное | Очень эффективное |
| Холодная деформируемость | Ограниченная | Ограниченная | Ограниченная | Плохая |
| Максимальная рабочая температура, °C | 350 | 400 | 350-400 | 400-450 |
| Основное применение | Крепежные элементы, силовые конструкции | Силовые элементы конструкций | Универсальное применение | Высоконагруженные детали |
Часто задаваемые вопросы о титане ВТ16
В чем основные отличия титана ВТ16 от сплава ВТ14?
Основное отличие титана ВТ16 от сплава ВТ14 заключается в химическом составе: ВТ16 содержит меньше алюминия (1,8-3,8% против 3,5-6,3% в ВТ14) и больше β-стабилизаторов (молибдена и ванадия). Это придает сплаву ВТ16 лучшую технологичность, особенно при изготовлении крепежных элементов, и более высокую пластичность сварных соединений. Однако ВТ14 имеет несколько лучшую жаропрочность и может работать при температурах до 400°C, тогда как для ВТ16 максимальная рабочая температура составляет 350°C.
Почему сплав ВТ16 рекомендуется для изготовления крепежных элементов?
Сплав ВТ16 особенно рекомендуется для изготовления крепежных элементов благодаря оптимальному сочетанию прочности и технологичности. Прочностные характеристики сплава в термически упрочненном состоянии (предел прочности до 1300 МПа) обеспечивают высокую несущую способность резьбовых соединений. Мелкозернистая и однородная структура прутков из ВТ16 позволяет получать качественную резьбу с высокой точностью и чистотой поверхности. Кроме того, сплав характеризуется хорошей усталостной прочностью, что критически важно для крепежных элементов, работающих в условиях переменных нагрузок.
Как правильно осуществлять термическую обработку изделий из титана ВТ16?
Правильная термическая обработка изделий из титана ВТ16 включает следующие этапы: тщательная подготовка поверхности для предотвращения газонасыщения; использование вакуумных печей или печей с контролируемой атмосферой; строгий контроль температурных режимов (закалка при 780-810°C с выдержкой 0,5-1 час, охлаждение в воде или на воздухе; старение при 500-550°C с выдержкой 5-8 часов, охлаждение на воздухе); медленный нагрев для предотвращения коробления изделий; равномерный нагрев всего изделия для исключения термических напряжений. Важно отметить, что конкретные параметры термообработки могут варьироваться в зависимости от размеров и конфигурации изделия.
Как влияет содержание алюминия на свойства сплава ВТ16?
Содержание алюминия в сплаве ВТ16 (1,8-3,8%) существенно влияет на его свойства. Алюминий стабилизирует α-фазу титана, повышает жаропрочность и модуль упругости, снижает плотность сплава. В то же время, снижение содержания алюминия по сравнению с другими титановыми сплавами (например, ВТ14 или ВТ6) улучшает технологичность ВТ16, особенно при горячей и холодной деформации, а также при механической обработке. Это позволяет получать изделия сложной формы и с высокой точностью размеров. Кроме того, умеренное содержание алюминия в сочетании с повышенным содержанием β-стабилизаторов обеспечивает хорошую прокаливаемость сплава и эффективность термического упрочнения.
Заключение
Титан марки ВТ16 — высокопрочный термически упрочняемый (α+β)-сплав, который благодаря оптимальному сочетанию прочности, технологичности и специфических свойств широко применяется в авиационной, космической и других высокотехнологичных отраслях промышленности. Особая ценность этого сплава заключается в его способности обеспечивать высокие прочностные характеристики после термического упрочнения при сохранении хорошей технологичности и пластичности сварных соединений.
Уникальный химический состав с пониженным содержанием алюминия и повышенным содержанием β-стабилизаторов (молибдена и ванадия) делает сплав ВТ16 идеальным материалом для изготовления крепежных элементов (болтов, винтов, заклепок) и силовых конструкций, работающих при температурах до 350°C. Особенно ценным свойством является высокая пластичность сварного соединения непосредственно после сварки, что существенно упрощает технологический процесс изготовления сварных конструкций.
Компания "ОборонСпецСплав" предлагает полный ассортимент полуфабрикатов из титана ВТ16 (прутки, листы, круги, шестигранники, проволока), изготовленных в строгом соответствии с требованиями ОСТ1 190013-81 и ОСТ 1 90202-75. Наши специалисты всегда готовы проконсультировать вас по вопросам выбора оптимальных характеристик материала и оформления заказа на поставку титана ВТ16 в требуемой форме.
Информация для данной статьи подготовлена на основе ОСТ1 190013-81, ОСТ 1 90202-75 и многолетнего практического опыта специалистов компании "ОборонСпецСплав" в области поставок и применения титановых сплавов. Представленные технические характеристики соответствуют требованиям нормативной документации и отражают реальные свойства материала.
