Титановый сплав марки ВТ22 относится к категории высокопрочных деформируемых сплавов, обладающих выдающимися эксплуатационными характеристиками. Он представляет собой многокомпонентную систему на основе титана, с комплексным легированием алюминием, ванадием, молибденом, хромом и другими элементами, что обеспечивает уникальное сочетание прочностных и технологических свойств.
Этот материал широко используется при изготовлении ответственных деталей в авиационной промышленности, способных выдерживать значительные нагрузки при эксплуатационных температурах до 350°C, что делает его незаменимым для современного машиностроения.
Расшифровка маркировки ВТ22
Маркировка титанового сплава ВТ22 имеет четкую структуру и несет информацию о его происхождении и характеристиках:
- ВТ – аббревиатура от ВИАМ (Всероссийский научно-исследовательский институт авиационных материалов), где был разработан данный сплав, и Титан – основной элемент сплава;
- 22 – порядковый номер разработки, указывающий на модификацию химического состава.
Данная система маркировки позволяет быстро идентифицировать сплав среди других титановых материалов и отражает его принадлежность к отечественной школе металлургии авиационных материалов.

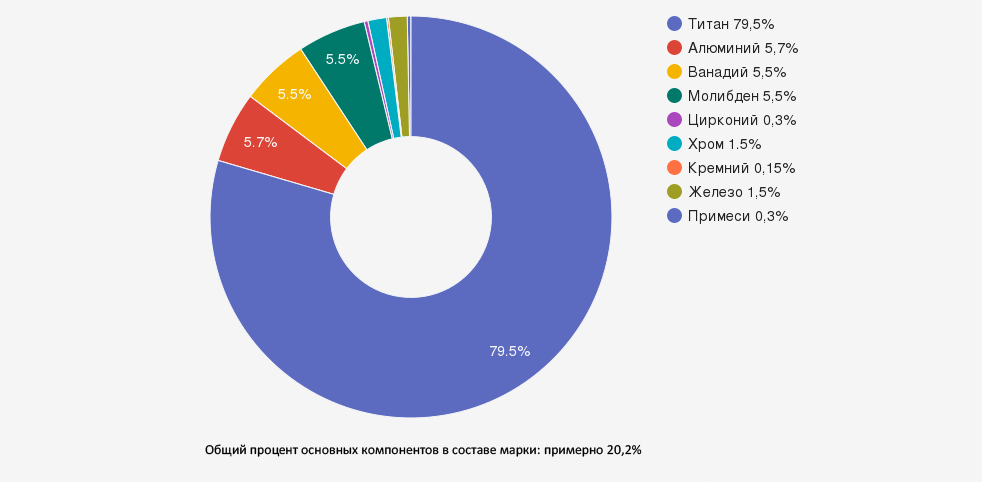

Химический состав титана ВТ22
Химический состав сплава ВТ22 строго регламентирован ГОСТ 19807-91 и обеспечивает оптимальное сочетание механических и эксплуатационных характеристик.
| Элемент | Содержание, % | Влияние на свойства |
|---|---|---|
| Титан (Ti) | 78,485 - 86,6 | Основа сплава |
| Алюминий (Al) | 4,4 - 5,9 | Повышает жаропрочность и снижает плотность |
| Ванадий (V) | 4,0 - 5,5 | Улучшает прочностные характеристики и технологическую пластичность |
| Молибден (Mo) | 4,0 - 5,5 | Увеличивает прочность и жаростойкость |
| Хром (Cr) | 0,5 - 2,0 | Повышает прочность и коррозионную стойкость |
| Железо (Fe) | 0,5 - 1,5 | Способствует упрочнению сплава |
| Цирконий (Zr) | до 0,3 | Повышает сопротивление ползучести |
| Кремний (Si) | до 0,15 | Улучшает жаропрочность |
| Углерод (C) | до 0,1 | Влияет на прочностные характеристики |
| Кислород (O) | до 0,2 | Примесь внедрения, ограничивается для сохранения пластичности |
| Азот (N) | до 0,05 | Примесь внедрения, контролируется для обеспечения качества |
| Водород (H) | до 0,015 | Строго лимитируется для предотвращения водородной хрупкости |
Комплексное легирование β-стабилизаторами (Mo, V, Cr, Fe) позволяет эффективно управлять фазовым составом сплава при термообработке, что обеспечивает возможность достижения оптимального сочетания высокой прочности с достаточной пластичностью.
Маркировка титанового сплава ВТ22 имеет четкую структуру и несет информацию о его происхождении и характеристиках:
- ВТ – аббревиатура от ВИАМ (Всероссийский научно-исследовательский институт авиационных материалов), где был разработан данный сплав, и Титан – основной элемент сплава;
- 22 – порядковый номер разработки, указывающий на модификацию химического состава.
Данная система маркировки позволяет быстро идентифицировать сплав среди других титановых материалов и отражает его принадлежность к отечественной школе металлургии авиационных материалов.
Механические свойства титана ВТ22
Титановый сплав ВТ22 отличается высокими прочностными характеристиками при сохранении удовлетворительной пластичности. Механические свойства материала могут существенно варьироваться в зависимости от режима термической обработки и формы полуфабриката.
| Свойство | Значение | Примечание |
|---|---|---|
| Предел прочности (σв) | 1000-1200 МПа | После термообработки (закалка + старение) |
| Предел текучести (σт) | 950-1150 МПа | Высокое значение обеспечивает надежность при нагрузках |
| Относительное удлинение (δ) | 5-10% | Зависит от режима термообработки |
| Ударная вязкость (KCU) | 250-400 кДж/м² | Обеспечивает сопротивление динамическим нагрузкам |
| Модуль упругости (E) | около 115 ГПа | Обеспечивает высокую жесткость конструкций |
| Твердость | 280-350 HB | Зависит от режима термообработки |
| Плотность | ~4,6 г/см³ | Обеспечивает высокую удельную прочность |
Сплав ВТ22 обладает высокой чувствительностью к скорости охлаждения при термической обработке и к вариациям химического состава в пределах марочного диапазона, что позволяет, при необходимости, тонко регулировать его свойства под конкретные требования.
Особенности термической обработки
Для достижения оптимальных механических свойств титановый сплав ВТ22 подвергается комплексной термической обработке, включающей следующие этапы:
Закалка
Закалка сплава ВТ22 проводится при температурах 750-800°C с последующим охлаждением в воде или на воздухе. Данный процесс обеспечивает фиксацию β-фазы и создает предпосылки для эффективного упрочнения при последующем старении.
Старение
Старение осуществляется при температурах 450-600°C с выдержкой 4-8 часов, что обеспечивает выделение дисперсных фаз и достижение максимальной прочности сплава.
При повышении температуры термообработки от 600°C до 800°C наблюдается снижение прочностных характеристик с одновременным повышением пластичности, что позволяет регулировать свойства материала в широком диапазоне.
Важно отметить высокую чувствительность сплава ВТ22 к режимам охлаждения и вариациям химического состава, что требует строгого соблюдения технологических параметров термообработки для обеспечения стабильных свойств готовых изделий.
Особенности сварки
Сварка титанового сплава ВТ22 представляет определенные технологические сложности, связанные с его склонностью к образованию холодных трещин в зоне термического влияния. Для обеспечения качественного сварного соединения рекомендуется:
- Использование аргонодуговой сварки с подогревом до 200-250°C;
- Применение электронно-лучевой сварки в вакууме для ответственных конструкций;
- Обязательная последующая термическая обработка сварных соединений для снятия внутренних напряжений;
- Тщательная подготовка поверхности и защита зоны сварки от атмосферных газов.
Соблюдение специальных технологических приемов позволяет получать сварные соединения с прочностью до 85-90% от прочности основного металла.
Формы поставки
Компания "ОборонСпецСплав" предлагает различные формы поставки титанового сплава ВТ22, соответствующие требованиям ГОСТ и обеспечивающие оптимальные исходные характеристики для дальнейшей обработки:
| Форма поставки | Описание | Особенности применения |
|---|---|---|
| Титановые круги ВТ22 | Прокат круглого сечения различных диаметров | Используется для изготовления осесимметричных деталей и заготовок |
| Титановые поковки ВТ22 | Заготовки, полученные методом свободной ковки | Применяются для производства сложных по форме крупногабаритных деталей |
| Титановые прутки ВТ22 | Длинномерные изделия со сплошным сечением | Обладают высокой прочностью и используются для изготовления ответственных деталей |
| Титановые листы ВТ22 | Прямоугольный прокат различной толщины | Производятся путем холодной или горячей деформации |
| Титановые полосы ВТ22 | Плоский прокат с регламентированной шириной | Используются для изготовления деталей методом штамповки |
| Титановая фольга ВТ22 | Тонколистовой материал толщиной до 0,2 мм | Применяется в специальных конструкциях |
| Титановые плиты ВТ22 | Толстолистовой прокат значительной толщины | Используются для изготовления крупногабаритных силовых элементов |
| Титановые трубы ВТ22 | Полые профили различного диаметра | Применяются в системах с высокими требованиями к прочности |
| Титановые профили ВТ22 | Прокат сложного сечения | Используются для создания силовых конструкций |
| Штампованные заготовки ВТ22 | Детали, полученные методом штамповки | Обеспечивают оптимальную макроструктуру для ответственных деталей |
Все полуфабрикаты из титанового сплава ВТ22 поставляются с сертификатами качества, подтверждающими их соответствие требованиям ГОСТ 19807-91 и гарантирующими заявленные эксплуатационные характеристики.
Области применения
Благодаря комплексу высоких эксплуатационных характеристик, титановый сплав ВТ22 нашел широкое применение в различных отраслях промышленности, прежде всего в авиастроении и машиностроении:
Авиационная промышленность
- Силовые элементы конструкции фюзеляжа самолетов;
- Ответственные детали крыла и механизации;
- Компоненты систем управления;
- Крепежные детали повышенной прочности (ушковые болты);
- Крупногабаритные силовые конструкции планера;
- Элементы шасси;
- Детали гидросистем.
Машиностроение
- Высоконагруженные детали двигателей;
- Компоненты насосно-компрессорного оборудования;
- Элементы трансмиссий;
- Детали, работающие в агрессивных средах при повышенных температурах.
Специальное машиностроение
- Компоненты ракетно-космической техники;
- Детали специального назначения с высокими требованиями к надежности;
- Элементы конструкций, работающие в экстремальных условиях.
Сплав ВТ22 особенно эффективен в конструкциях, где требуется сочетание высокой прочности, относительно небольшой массы и работоспособности при температурах до 350°C, что делает его незаменимым в современном высокотехнологичном производстве.
Преимущества и недостатки
Преимущества сплава ВТ22:
- Высокая удельная прочность (отношение прочности к плотности);
- Возможность термического упрочнения для достижения различных комбинаций механических свойств;
- Хорошая технологическая пластичность в нагретом состоянии;
- Коррозионная стойкость в различных средах;
- Стабильность свойств при температурах до 350°C;
- Хорошая обрабатываемость резанием в термоупрочненном состоянии;
- Возможность изготовления сложных по форме деталей методами деформации.
Недостатки и технологические особенности:
- Высокая чувствительность к режимам термической обработки;
- Склонность к образованию холодных трещин при сварке;
- Ограниченная свариваемость, требующая специальных технологий;
- Необходимость строгого соблюдения технологических режимов обработки;
- Относительно высокая стоимость по сравнению с конструкционными сталями;
- Чувствительность к концентраторам напряжений в конструкциях.
Правильный учет указанных особенностей при проектировании и изготовлении деталей из титанового сплава ВТ22 позволяет максимально использовать его преимущества и минимизировать влияние недостатков.
Вопросы и ответы (FAQ)
Титановый сплав ВТ22 относится к (α+β)-сплавам мартенситного класса с высоким содержанием β-стабилизаторов (Mo, V, Cr), что обеспечивает возможность значительного упрочнения путем термической обработки. По сравнению с широко распространенным ВТ6, сплав ВТ22 обладает существенно более высокой прочностью после термического упрочнения (на 20-30%), но несколько меньшей пластичностью и сложнее в технологической обработке.
Несмотря на высокую биосовместимость титана как элемента, сплав ВТ22 редко применяется для медицинских имплантатов из-за наличия в его составе потенциально токсичных элементов, таких как ванадий. Для медицинских целей предпочтительнее использовать специализированные биосовместимые титановые сплавы, например, ВТ6 или чистый титан Grade 2, Grade 4.
Наиболее близкими зарубежными аналогами титанового сплава ВТ22 являются американский сплав Ti-6Al-6V-2Sn и европейский Ti-6-4-2. Однако полного соответствия по химическому составу и свойствам нет, что требует индивидуального подхода при замене материалов в конструкциях.
При правильно выбранных режимах термической обработки и корректно спроектированной конструкции, изделия из титанового сплава ВТ22 способны сохранять свои эксплуатационные характеристики на протяжении 25-30 лет и более. Этот сплав демонстрирует высокую стабильность свойств при длительной эксплуатации в условиях циклических нагрузок и повышенных температур до 350°C.
Для эффективной обработки сплава ВТ22 рекомендуется использовать специализированное оборудование с повышенной жесткостью и мощностью, а также применять твердосплавный и керамический режущий инструмент. Важно обеспечить интенсивное охлаждение зоны резания и использовать оптимальные режимы обработки, так как титановые сплавы склонны к наклепу и имеют низкую теплопроводность.
Заключение
Титановый сплав ВТ22 представляет собой высокотехнологичный материал, обладающий уникальным сочетанием высокой прочности, относительно небольшой плотности и термической стабильности свойств. Эти характеристики делают его незаменимым для изготовления ответственных деталей авиационной техники и других изделий, работающих в условиях значительных нагрузок при повышенных температурах.
Компания "ОборонСпецСплав" предлагает широкий ассортимент полуфабрикатов из титанового сплава ВТ22, изготовленных в строгом соответствии с требованиями нормативной документации и обеспечивающих высокое качество конечных изделий. Наши специалисты всегда готовы предоставить консультации по выбору оптимальных форм поставки и технологических режимов обработки материала для решения конкретных производственных задач.
При необходимости получения дополнительной информации о свойствах и особенностях применения титанового сплава ВТ22, а также для размещения заказа на поставку соответствующих полуфабрикатов, свяжитесь с нашими менеджерами.
Материалы для данной статьи подготовлены на основе требований ГОСТ 19807-91 и других нормативных документов, регламентирующих производство титанового сплава ВТ22, а также многолетнего производственных задач.
