Цинковый антифрикционный сплав марки ЦАМ9-1,5 представляет собой высококачественный материал, в основе которого лежит цинк (не менее 86,94%) с добавлением алюминия, меди и магния. Данный сплав, соответствующий требованиям ГОСТ 21437-95 и ГОСТ 21438-95, характеризуется оптимальным сочетанием прочностных, антифрикционных и технологических свойств, что делает его незаменимым в производстве биметаллических элементов, изделий для литья, подшипников скольжения и других ответственных деталей в машиностроении, металлургии и смежных отраслях промышленности.
Расшифровка маркировки и состав сплава ЦАМ9-1,5
Маркировка сплава ЦАМ9-1,5 соответствует стандартизированной системе обозначений, принятой в отечественной металлургии:
- Ц — цинк (основа сплава)
- А — алюминий (основной легирующий элемент)
- М — медь (второй легирующий элемент)
- 9 — процентное содержание алюминия (9%)
- 1,5 — процентное содержание меди (1,5%)

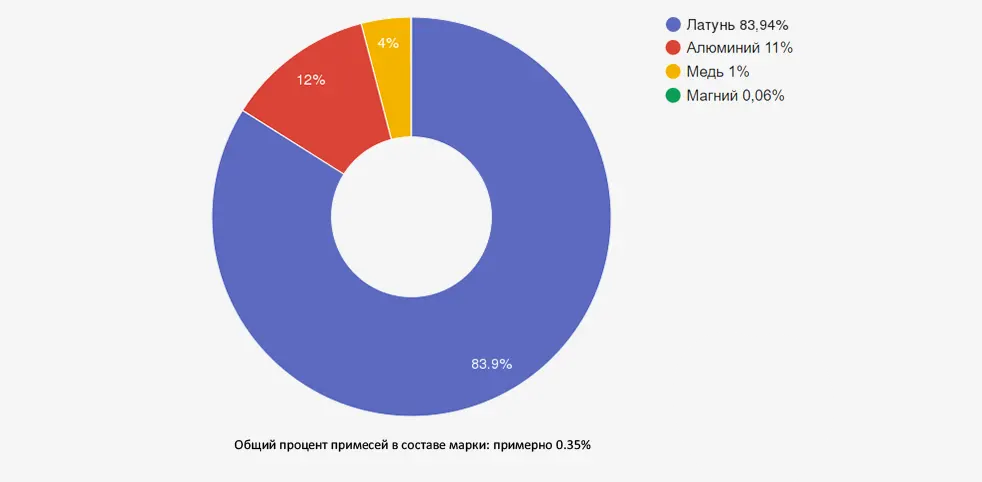

Химический состав сплава ЦАМ9-1,5
Согласно требованиям ГОСТ 21437-95, химический состав сплава ЦАМ9-1,5 должен соответствовать следующим параметрам:
| Элемент | Содержание, % | Влияние на свойства материала |
|---|---|---|
| Цинк (Zn) | основа (≈86,94%) | Формирует основу сплава, обеспечивает антифрикционные свойства и коррозионную стойкость |
| Алюминий (Al) | 8,5-9,5 (номинально 9,0) | Повышает прочность, улучшает антифрикционные свойства, снижает коэффициент теплового расширения |
| Медь (Cu) | 1,25-1,75 (номинально 1,5) | Повышает прочность, твердость, износостойкость и сопротивление ползучести |
| Магний (Mg) | 0,03-0,06 | Замедляет процессы старения, повышает прочность, предотвращает межкристаллитную коррозию |
| Железо (Fe) | не более 0,07 | Нежелательная примесь, строго контролируется для сохранения технологических свойств |
| Свинец (Pb) | не более 0,005 | Вредная примесь, строго ограничивается для предотвращения изменения размеров |
| Кадмий (Cd) | не более 0,004 | Вредная примесь, строго ограничивается для сохранения стабильности размеров |
| Олово (Sn) | не более 0,002 | Вредная примесь, строго контролируется для предотвращения коробления и растрескивания |
| Прочие примеси | не более 0,35 (суммарно) | Контролируются для обеспечения стабильности свойств сплава |
При производстве сплава ЦАМ9-1,5 особое внимание уделяется использованию цинка повышенной чистоты с минимальным содержанием вредных примесей. Точное соблюдение пропорций основных легирующих элементов и строгий контроль содержания примесей обеспечивают стабильность характеристик материала и его высокие эксплуатационные свойства.
Физико-механические свойства сплава ЦАМ9-1,5
Цинковый антифрикционный сплав ЦАМ9-1,5 обладает комплексом физических и механических свойств, делающих его эффективным для использования в узлах трения и других ответственных механизмах:
| Характеристика | Значение | Единица измерения |
|---|---|---|
| Плотность | 6,6-6,7 | г/см³ |
| Температура плавления | 380-419 | °C |
| Предел прочности при растяжении | 250-290 | МПа |
| Относительное удлинение | 2-4 | % |
| Твердость по Бринеллю | 90-110 | HB |
| Модуль упругости | 82-88 | ГПа |
| Теплопроводность | 105-115 | Вт/(м·К) |
| Коэффициент линейного расширения | 24-27·10⁻⁶ | K⁻¹ |
| Максимальная рабочая температура | 80-100 | °C |
| Допустимое удельное давление | 200 | кгс/см² |
| Максимальная скорость скольжения | 10 | м/с |
Сплав ЦАМ9-1,5 демонстрирует оптимальное сочетание прочностных и антифрикционных характеристик при комнатной температуре. Он сохраняет свои механические свойства при температурах до 80-100°C, что делает его подходящим для многих промышленных применений. При более высоких температурах происходит значительное размягчение материала, что ограничивает его использование в высокотемпературных условиях.
Важной особенностью сплава является его способность работать при удельных давлениях до 200 кгс/см² и скоростях скольжения до 10 м/с, что делает его эффективной альтернативой более дорогим бронзовым сплавам в узлах трения средней нагруженности.
Технологические свойства и особенности обработки ЦАМ9-1,5
Литейные и деформационные свойства
Сплав ЦАМ9-1,5 характеризуется следующими технологическими особенностями:
- Хорошая жидкотекучесть, обеспечивающая качественное заполнение литейных форм
- Низкая температура плавления (380-419°C), что снижает энергозатраты при литье
- Возможность получения тонкостенных отливок сложной конфигурации
- Хорошая обрабатываемость резанием
- Удовлетворительная свариваемость при использовании специальных технологий
- Способность к прокатке с последующей штамповкой при изготовлении биметаллических изделий
Антифрикционные характеристики
Основным преимуществом сплава ЦАМ9-1,5 являются его выдающиеся антифрикционные свойства, которые обеспечиваются оптимальным содержанием алюминия и меди. Материал демонстрирует:
- Низкий коэффициент трения в паре с закаленной сталью
- Хорошую прирабатываемость, способствующую формированию оптимальной поверхности контакта
- Устойчивость к схватыванию и задирам при правильном подборе смазочных материалов
- Способность удерживать смазку на поверхности
- Хорошую теплопроводность, обеспечивающую эффективный отвод тепла из зоны трения
Эти характеристики делают сплав ЦАМ9-1,5 эффективной и экономичной альтернативой бронзовым антифрикционным материалам в узлах трения средней нагруженности, работающих при температурах до 100°C и скоростях скольжения до 10 м/с.
Контроль качества и особенности поставки сплава ЦАМ9-1,5
Для обеспечения стабильно высокого качества выпускаемой продукции, сплав ЦАМ9-1,5 проходит многоступенчатый контроль согласно требованиям ГОСТ 21437-95 и ГОСТ 21438-95:
Процедуры контроля качества
- Проверка химического состава каждой плавки методами спектрального анализа
- Контроль механических свойств на образцах-свидетелях
- Визуальный контроль качества поверхности
- Проверка массы чушек (не должна превышать 27 кг)
Маркировка и упаковка
Каждый слиток сплава ЦАМ9-1,5 маркируется в соответствии с требованиями нормативной документации:
- На каждом слитке наносится товарный знак производителя
- Указывается номер плавки для обеспечения прослеживаемости
- Наносится цветная маркировка несмываемой краской желтого цвета
Слитки укомплектовываются в пакеты и транспортируются в закрытых автотранспортных средствах или в контейнерах согласно правилам перевозки грузов. Такой подход обеспечивает сохранность продукции во время транспортировки и хранения.
Требования к качеству поверхности
Особое внимание уделяется качеству поверхности слитков и чушек:
- На поверхности не допускаются заметные неслитины, заливы и другие дефекты
- Допускаются следы устранения дефектов
- Проверка качества поверхности осуществляется визуально
Строгий контроль качества на всех этапах производства гарантирует стабильность характеристик материала и его соответствие требованиям потребителей.
Области применения сплава ЦАМ9-1,5
Благодаря своим уникальным свойствам, цинковый антифрикционный сплав ЦАМ9-1,5 находит широкое применение в различных отраслях промышленности:
Машиностроение
- Подшипники скольжения для узлов средней нагруженности
- Вкладыши подшипников различного назначения
- Втулки и опорные элементы механизмов
- Направляющие втулки штоков и валов
- Детали узлов трения с ограниченной смазкой
Металлургия
- Биметаллические элементы для прокатных станов
- Направляющие элементы оборудования
- Компоненты систем смазки и охлаждения
- Детали механизмов подачи и транспортировки
Автомобильная промышленность
- Втулки рессор и подвески
- Опорные детали тормозных систем
- Компоненты трансмиссии
- Детали рулевого управления
- Элементы кривошипно-шатунного механизма
Производство биметаллических изделий
- Биметаллические ленты из дюралюминия и стали
- Многослойные материалы с антифрикционным слоем
- Штампованные вкладыши с основой из других металлов
- Подшипники с композитной структурой
Судостроение и морская техника
- Подшипники скольжения вспомогательных механизмов
- Детали палубного оборудования
- Компоненты системы управления
- Протекторная защита от коррозии
Энергетическое машиностроение
- Подшипниковые узлы насосного оборудования
- Детали запорной арматуры
- Компоненты регулирующих механизмов
- Элементы систем охлаждения
Формы поставки сплава ЦАМ9-1,5
Компания "ОборонСпецСплав" предлагает широкий ассортимент продукции из сплава ЦАМ9-1,5 в различных формах поставки:
| Наименование | Характеристики | Описание и применение |
|---|---|---|
| Цинковая чушка ЦАМ9-1,5 | Вес: до 27 кг Соответствие: ГОСТ 21437-95, ГОСТ 21438-95 |
Изделие с добавлением алюминия (9%) и меди (1,5%), обладающее выраженными антикоррозионными и антифрикционными свойствами. Характеризуется хорошей прочностью и применяется для производства подшипников скольжения и других ответственных деталей. |
| Цинковый блок ЦАМ9-1,5 | Размеры: стандартные или по спецификации заказчика | Отличается высокой коррозионной стойкостью и значительным пределом прочности. Преимущественно используется для покрытия изделий из других сплавов с целью защиты от коррозии и создания антифрикционного слоя. |
| Цинковый лист ЦАМ9-1,5 | Толщина: 0,5-5,0 мм Размеры: стандартные или под заказ |
Характеризуется хорошими химическими свойствами и температурой плавления около 419°C. Широко применяется для производства ответственных деталей, биметаллических элементов и в качестве материала для изготовления подшипников методом штамповки. |
| Цинковая лента ЦАМ9-1,5 | Толщина: 0,3-3,0 мм Ширина: по требованию заказчика |
Используется для производства биметаллических элементов методом прокатки и последующей штамповки. Обладает высокой однородностью структуры и стабильностью свойств по всей длине. |
| Вкладыши подшипников ЦАМ9-1,5 | Размеры: по чертежам заказчика | Готовые изделия для узлов скольжения различного назначения. Отличаются высокими антифрикционными свойствами, хорошей прирабатываемостью и износостойкостью в условиях средних нагрузок. |
Вся продукция из сплава ЦАМ9-1,5 сопровождается сертификатами качества, подтверждающими соответствие материала требованиям ГОСТ 21437-95 и ГОСТ 21438-95. По согласованию с заказчиком возможно изготовление нестандартных типоразмеров и форм поставки, а также производство заготовок и готовых изделий по предоставленным чертежам.
Преимущества и недостатки сплава ЦАМ9-1,5
Преимущества:
- Высокие антифрикционные свойства, сравнимые с некоторыми марками бронз
- Хорошая коррозионная стойкость в атмосферных условиях
- Более низкая стоимость по сравнению с бронзовыми антифрикционными сплавами
- Хорошая обрабатываемость резанием
- Низкая температура плавления, снижающая энергозатраты при производстве
- Способность работать при удельных давлениях до 200 кгс/см²
- Хорошая теплопроводность, обеспечивающая эффективный отвод тепла из зоны трения
- Возможность использования в биметаллических конструкциях
- Экологическая безопасность при эксплуатации
Недостатки:
- Ограниченная рабочая температура (до 80-100°C), выше которой материал значительно размягчается
- Ограничение по скорости скольжения (до 10 м/с)
- Меньшая износостойкость по сравнению с высококачественными бронзами
- Ограниченная пластичность, особенно при низких температурах
- Необходимость использования смазки для обеспечения оптимальных условий работы
- Чувствительность к некоторым агрессивным химическим средам
- Возможность коррозии при нарушении защитного поверхностного слоя
- Не рекомендуется для узлов с высокими динамическими нагрузками
Сравнение ЦАМ9-1,5 с другими антифрикционными материалами
Для оптимального выбора материала полезно сравнить характеристики сплава ЦАМ9-1,5 с альтернативными антифрикционными материалами:
| Параметр | ЦАМ9-1,5 | Бронза БрОЦС5-5-5 | Баббит Б83 | Алюминиевый сплав АО20-1 |
|---|---|---|---|---|
| Предел прочности при растяжении, МПа | 250-290 | 180-200 | 80-90 | 340-380 |
| Твердость, HB | 90-110 | 60-80 | 27-32 | 100-130 |
| Плотность, г/см³ | 6,6-6,7 | 8,5-8,7 | 10,0-10,5 | 2,8-3,0 |
| Максимальная рабочая температура, °C | 80-100 | 250-300 | 120-150 | 150-200 |
| Допустимое удельное давление, кгс/см² | 200 | 350 | 150 | 250 |
| Максимальная скорость скольжения, м/с | 10 | 15 | 20 | 12 |
| Коэффициент трения | 0,05-0,08 | 0,04-0,06 | 0,03-0,05 | 0,06-0,09 |
| Относительная стоимость | низкая | высокая | очень высокая | средняя |
Сплав ЦАМ9-1,5 занимает промежуточное положение между дорогостоящими бронзами и баббитами и более доступными алюминиевыми антифрикционными сплавами. Он обеспечивает хороший баланс между механическими свойствами, антифрикционными характеристиками и стоимостью, что делает его экономически эффективным решением для многих промышленных применений в условиях средних нагрузок и скоростей скольжения.
Часто задаваемые вопросы (FAQ)
Какие основные преимущества сплава ЦАМ9-1,5 перед бронзовыми антифрикционными материалами?
Основные преимущества сплава ЦАМ9-1,5 перед бронзовыми антифрикционными материалами включают: 1) Существенно более низкую стоимость, что позволяет снизить затраты на производство деталей; 2) Меньшую плотность (6,6-6,7 г/см³ против 8,5-8,7 г/см³ у бронз), что уменьшает массу конструкций; 3) Более низкую температуру плавления, снижающую энергозатраты при литье; 4) Лучшую обрабатываемость резанием, что упрощает механическую обработку; 5) Хорошую прирабатываемость, что важно для подшипников скольжения; 6) Достаточно высокую коррозионную стойкость в большинстве рабочих сред. Эти преимущества делают ЦАМ9-1,5 экономически эффективной альтернативой бронзам во многих применениях со средними нагрузками и скоростями скольжения до 10 м/с.
Как правильно эксплуатировать подшипники скольжения из сплава ЦАМ9-1,5?
Для обеспечения оптимальной работы подшипников скольжения из сплава ЦАМ9-1,5 следует придерживаться следующих рекомендаций: 1) Не допускать работы при температурах выше 80-100°C, поскольку это приводит к размягчению материала и потере формы; 2) Обеспечивать надлежащую смазку, предпочтительно с присадками, улучшающими антифрикционные свойства; 3) Избегать превышения допустимого удельного давления (200 кгс/см²) и скорости скольжения (10 м/с); 4) Использовать в паре с валами, имеющими твердость не менее 45-50 HRC и качественную обработку поверхности (Ra 0,63-0,32); 5) Обеспечивать эффективный отвод тепла от узла трения; 6) Предусматривать защиту от попадания абразивных частиц в зону трения; 7) При монтаже избегать перекосов и неравномерного распределения нагрузки. Соблюдение этих рекомендаций позволяет достичь максимального срока службы подшипников.
Можно ли использовать сплав ЦАМ9-1,5 для производства деталей, работающих без смазки?
Использование сплава ЦАМ9-1,5 для деталей, работающих без смазки, имеет существенные ограничения: 1) В режиме сухого трения значительно снижается допустимая нагрузка (до 50-70 кгс/см²) и скорость скольжения (до 1-2 м/с); 2) Существенно возрастает износ материала и сопряженных деталей; 3) Повышается риск задиров и схватывания трущихся поверхностей; 4) Увеличивается тепловыделение, что может привести к перегреву и деформации. Для улучшения работы в условиях ограниченной смазки или ее отсутствия рекомендуется: 1) Применять специальные технологии пропитки антифрикционными составами; 2) Использовать твердосмазочные покрытия на основе дисульфида молибдена или графита; 3) Предусматривать в конструкции элементы, удерживающие смазку (карманы, канавки); 4) По возможности заменять ЦАМ9-1,5 на самосмазывающиеся материалы для ответственных узлов, работающих без смазки.
Заключение
Цинковый антифрикционный сплав ЦАМ9-1,5 представляет собой эффективный материал для изготовления подшипников скольжения и других деталей узлов трения, работающих при средних нагрузках и скоростях. Благодаря оптимальному содержанию алюминия (9%) и меди (1,5%), а также наличию магния, материал обладает хорошими механическими и антифрикционными характеристиками при сохранении относительно низкой стоимости.
Компания "ОборонСпецСплав" предлагает широкий ассортимент продукции из сплава ЦАМ9-1,5 различных форм и типоразмеров, полностью соответствующей требованиям ГОСТ 21437-95 и ГОСТ 21438-95. Наши специалисты готовы оказать квалифицированную помощь в выборе оптимальных решений и разработке индивидуальных спецификаций в соответствии с конкретными потребностями заказчика.
В данной статье использованы материалы ГОСТ 21437-95, ГОСТ 21438-95 и других нормативных документов, регламентирующих производство и характеристики цинковых антифрикционных сплавов. Представленная информация дополнена результатами исследований и практического опыта специалистов компании "ОборонСпецСплав" в сфере применения антифрикционных материалов для различных отраслей промышленности.
